Реле давления автоматически включает насос при снижении давления и отключает его после заполнения системы. Когда устройство работает исправно, вода поступает в дом без ручного управления, а двигатель запускается только по мере расхода запаса из гидроаккумулятора.
Со временем контакты реле подгорают, пружины теряют стабильность, мембранный механизм загрязняется, а пластиковый корпус может деформироваться от перегрева. Небольшой налет или засоренный канал иногда удается устранить, но при серьезном повреждении безопаснее установить новое устройство.
Перед заменой важно убедиться, что проблема находится именно в реле. Похожие симптомы возникают при неисправном гидроаккумуляторе, утечке, засоренном фильтре, поломке обратного клапана и недостаточной производительности насоса.

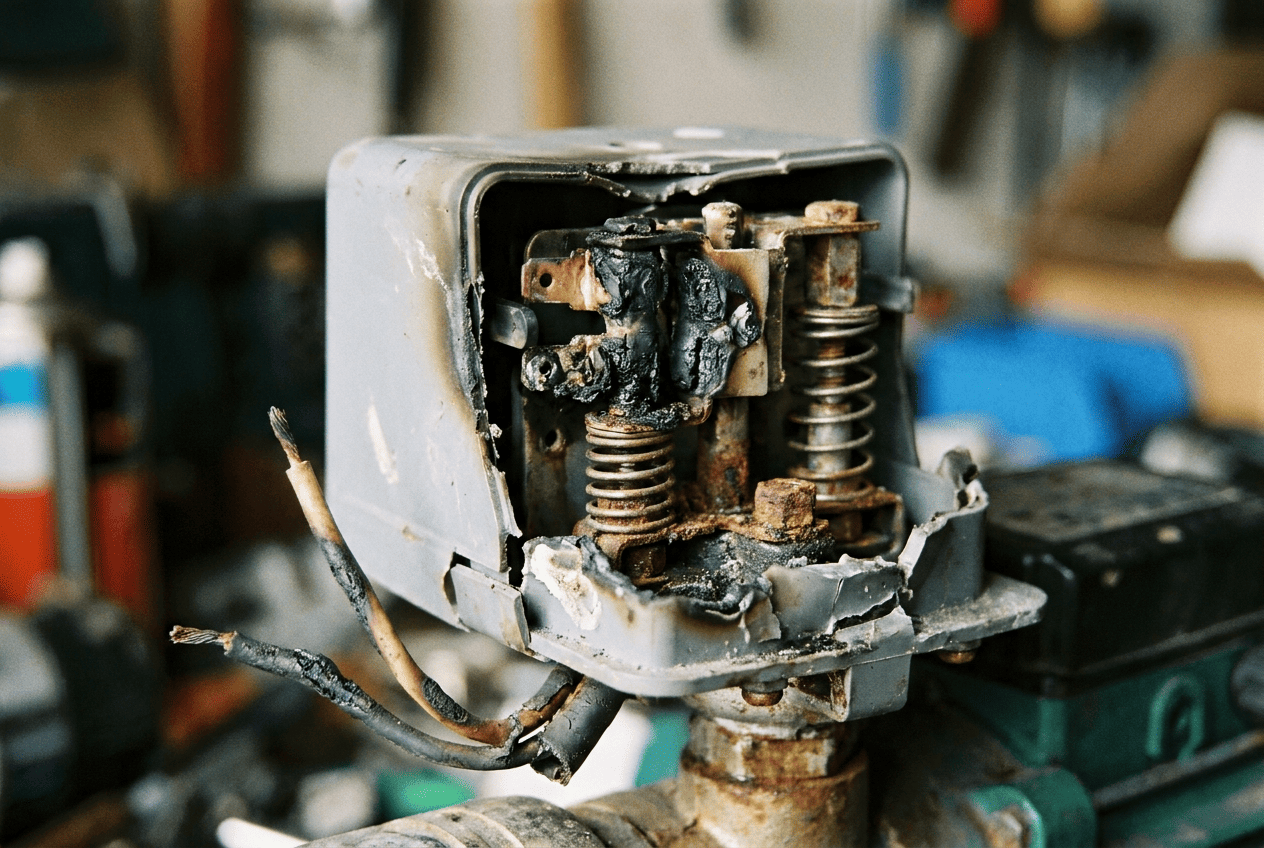

Когда реле нужно менять
Реле не относится к оборудованию, которое обязательно меняют через определенное количество лет. Пока оно стабильно включает и отключает насос на заданных порогах, не перегревается и не искрит, устройство можно продолжать использовать.
Замена требуется при механическом или электрическом повреждении, которое невозможно надежно устранить. Попытка восстановить сильно оплавленные контакты обычно дает временный результат и повышает риск повторного перегрева.
Признаки необратимой неисправности
К признакам серьезной поломки относятся поврежденный корпус, глубокое выгорание контактов и нестабильное срабатывание после очистки. Еще один повод для замены — отсутствие реакции на регулировку пружин.
Перед окончательным выводом проверяют входной канал, манометр и гидроаккумулятор. Если давление передается к реле нормально, а механизм продолжает работать непредсказуемо, устройство меняют.
Оплавление контактов
Контактная группа коммутирует ток двигателя. При каждом включении возникает небольшая электрическая дуга, поэтому поверхность постепенно изнашивается.
Если контакты почернели, покрылись глубокими раковинами или частично сварились, реле начинает отключать насос с задержкой. В тяжелых случаях контакты остаются замкнутыми, и двигатель работает непрерывно.
Небольшое окисление иногда удаляют, но оплавленные площадки уже не соприкасаются равномерно. Они снова перегреваются, поэтому ремонт становится ненадежным.
Повреждение корпуса
Трещины появляются из-за перегрева, механического удара или неправильной затяжки крепежа. Через поврежденный корпус внутрь проникают влага и пыль.
Особенно опасно разрушение основания возле электрических клемм. Провод может потерять надежную фиксацию, начать искрить и нагреваться.
Корпус не стоит склеивать или стягивать случайными креплениями. Реле работает одновременно с водой и электричеством, поэтому нарушенная изоляция требует полной замены устройства.
Нестабильное срабатывание
Исправное реле должно повторяемо включать и отключать насос примерно на одних и тех же значениях. Небольшие отклонения допустимы, но заметно плавающие пороги указывают на проблему.
Причиной может быть изношенная мембрана, заедающий механизм или ослабленная пружина. Если после очистки канала и проверки манометра значения продолжают меняться, устройство лучше заменить.
Особенно опасна ситуация, когда насос иногда не отключается на верхнем пороге. Это создает риск превышения допустимого давления в трубах и гидроаккумуляторе.
Невозможность настройки
При вращении регулировочных гаек пороги должны изменяться предсказуемо. Если большая пружина затянута, но насос по-прежнему включается на прежнем значении, механизм может быть поврежден.
Иногда регулировка не помогает потому, что насос физически не способен создать заданное давление. Поэтому сначала проверяют, растут ли показания манометра при непрерывной работе.
Если давление достигает нужного уровня, а реле не переключается даже после корректной настройки, его меняют.
«Новое реле требуется не при любом сбое. Сначала нужно исключить гидроаккумулятор, утечку и слабый насос, поскольку эти неисправности дают похожие симптомы».

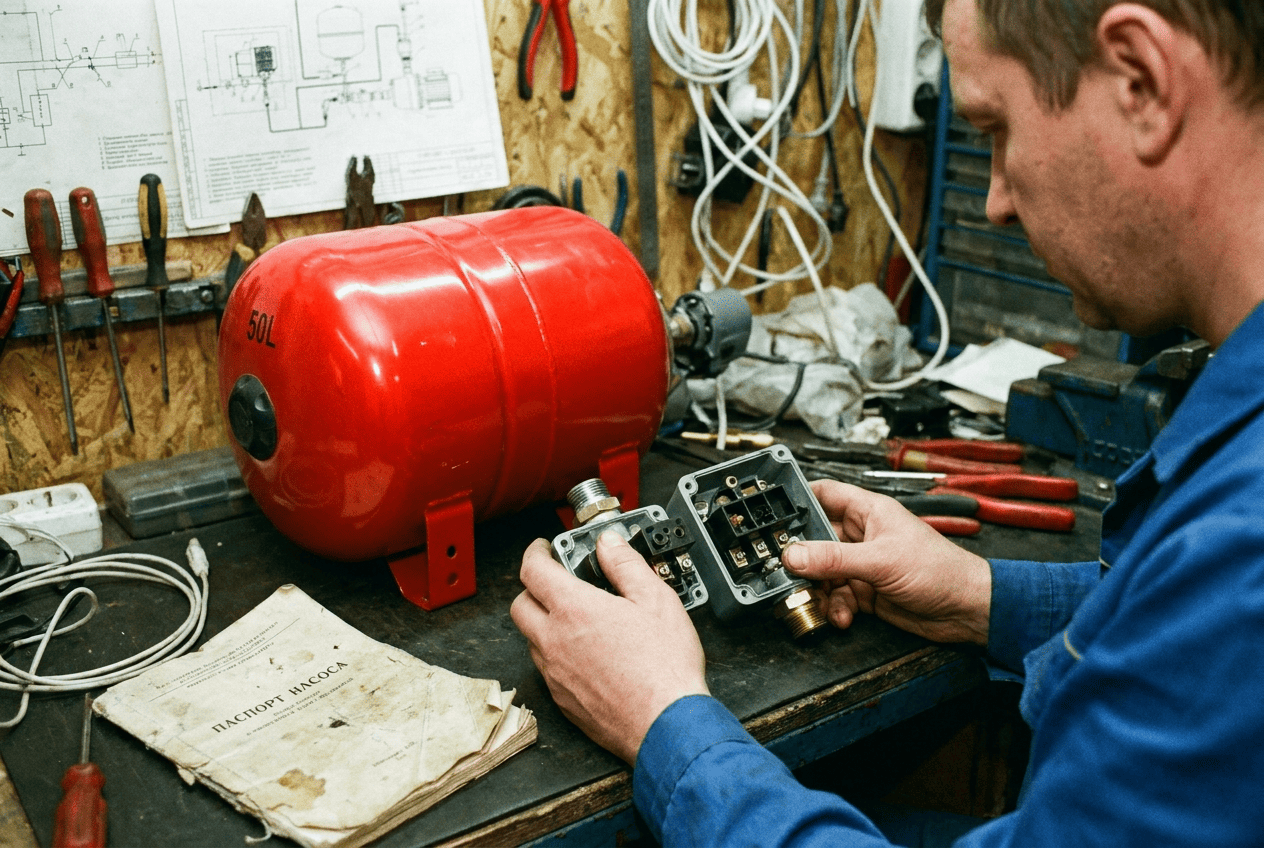

Как выбрать новое устройство
Лучше всего подбирать замену по характеристикам старого реле и всей системы. Важно не только совпадение резьбы: устройство должно выдерживать ток двигателя и работать в подходящем диапазоне давления.
Установка модели со случайными параметрами может привести к частым включениям, невозможности набрать верхний порог или перегреву контактов.
Основные параметры
Перед покупкой записывают модель насоса, его мощность, рабочее напряжение и номинальный ток. Также фиксируют желаемое давление включения и отключения.
Проверяют способ установки. Одни реле подключаются непосредственно к пятиходовому штуцеру гидроаккумулятора, другие устанавливаются на отдельный трубопровод или входят в электронный блок автоматики.
Диапазон давления
Реле должно позволять выставить нижний и верхний пороги, подходящие для дома. Слишком узкий диапазон ограничит настройку, а модель, рассчитанная на высокое давление, может работать неточно в небольшой бытовой системе.
Нельзя устанавливать верхний порог выше возможностей насоса. Если оборудование не способно достичь заданного давления, оно будет работать без остановки.
Также учитывают допустимое давление гидроаккумулятора, фильтров и труб. Настройка должна оставаться в пределах самого слабого элемента системы.
Тип подключения
Механическое реле обычно присоединяется к водопроводу через резьбовой штуцер. Необходимо проверить его размер и расположение: нижнее, боковое или внутреннее подключение.
Если резьба не совпадает, используют подходящий переходник. Но большое количество фитингов увеличивает высоту узла и число потенциальных мест протечки.
Электрическая схема также должна соответствовать системе. Для однофазного бытового насоса обычно предусмотрены входные и выходные клеммы, а также защитное заземление.
Допустимый ток
Контакты реле должны выдерживать пусковой и рабочий ток насоса. Номинал выбирают с запасом, ориентируясь на паспорт двигателя.
Для мощного оборудования прямое подключение через небольшое бытовое реле нежелательно. В таком случае используют контактор или магнитный пускатель, а реле управляет только его катушкой.
Если старое устройство регулярно подгорало, замена на такую же модель без проверки тока не решит проблему. Контакты нового реле тоже быстро перегреются.
Совместимость с насосом
Реле должно соответствовать типу насоса и схеме автоматики. Если оборудование имеет встроенный электронный блок, дополнительное механическое реле может конфликтовать с его алгоритмом.
Для погружного насоса учитывают максимальный напор и длину магистрали. Для поверхностной станции — еще и характеристики всасывающей части.
Совместимость проверяют не по внешнему виду устройства, а по электрическим и гидравлическим параметрам.
Механическое или электронное реле
Механическое устройство проще, дешевле и ремонтопригоднее. Оно работает вместе с гидроаккумулятором и позволяет вручную настраивать пороги.
Электронные блоки могут дополнительно защищать насос от сухого хода и поддерживать более сложный алгоритм. Но они чувствительнее к качеству электропитания и требуют правильной установки.
Менять механическое реле на электронное без пересмотра всей схемы не всегда разумно. Сначала нужно понять, совместимы ли блок, насос и гидроаккумулятор.

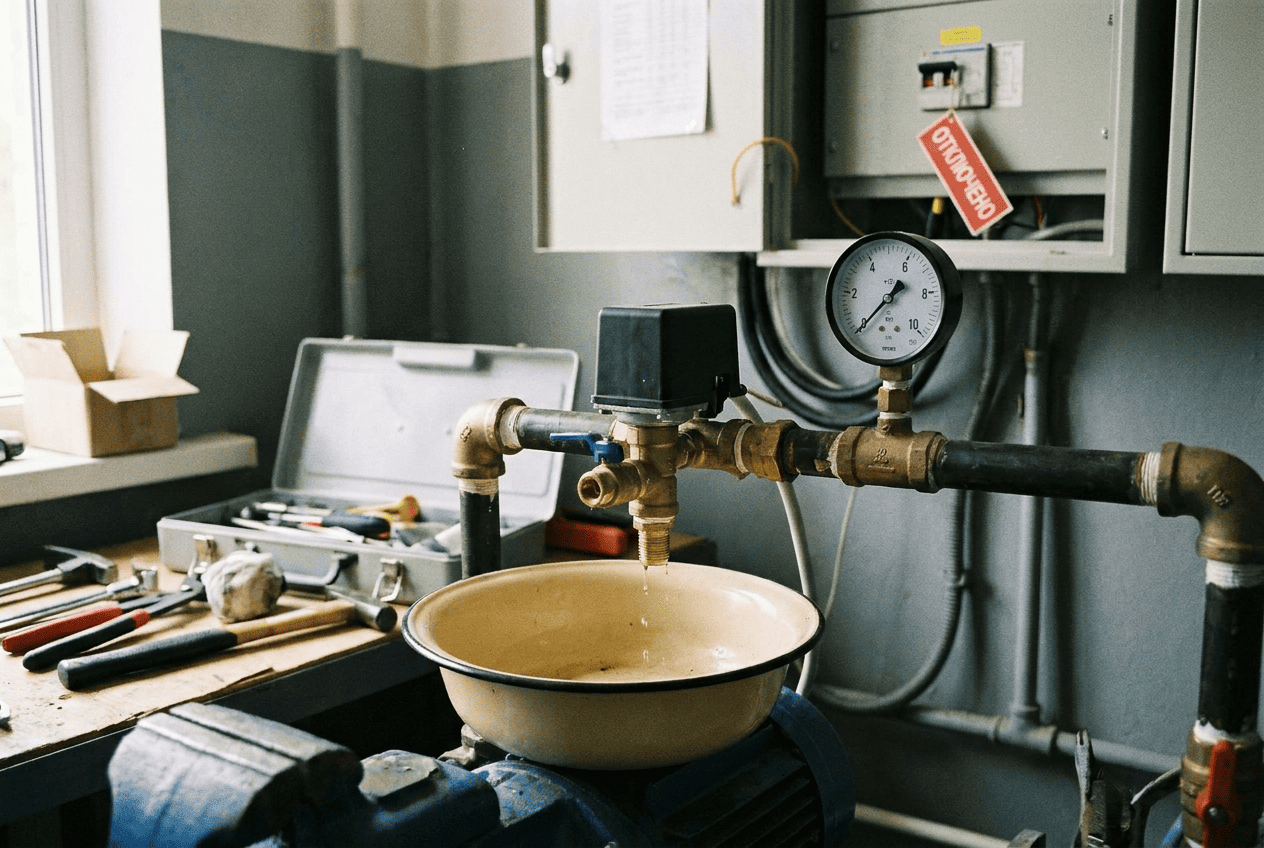

Как снять старое реле
Перед демонтажем систему полностью отключают от электричества и освобождают от давления. Просто дождаться остановки насоса недостаточно: на клеммах может оставаться напряжение.
Работы проводят в сухом помещении. Если возле гидроаккумулятора есть вода или конденсат, сначала устраняют влагу.
Подготовка системы
Понадобятся отвертки, подходящие ключи, уплотнительный материал, маркер и мультиметр или индикатор напряжения. Также полезно сфотографировать подключение проводов до разборки.
Новое реле желательно подготовить заранее. Тогда трубопровод не останется открытым надолго, а внутрь не попадет грязь.
Отключение питания
Станцию отключают автоматом в электрощите. Затем проверяют отсутствие напряжения на входных клеммах реле.
Нельзя полагаться только на положение выключателя на корпусе станции. Отдельные участки схемы могут оставаться под напряжением.
Если нет навыков проверки электрики, подключение лучше поручить специалисту. Ошибка опасна поражением током и повреждением насоса.
Слив воды
Перекрывают подачу воды от скважины, если схема предусматривает запорный кран. Затем открывают ближайший кран в доме и сливают воду.
Полностью опустошать всю скважину не требуется. Нужно освободить от воды участок, на котором установлено реле.
Под соединение подкладывают емкость или ткань. Даже после слива в пятиходовом штуцере и трубах остается небольшое количество воды.
Сброс давления
По манометру убеждаются, что давление снизилось до нуля. Если стрелка остается на прежнем значении при открытом кране, прибор может быть неисправен или участок перекрыт клапаном.
Откручивать реле под давлением нельзя. Вода резко выйдет из соединения, а устройство или инструмент может травмировать человека.
Только после полного сброса снимают крышку и переходят к проводам.
Отсоединение проводов
Перед разборкой фотографируют положение каждой жилы. Дополнительно провода можно пометить: питание от сети, линия к насосу и заземление.
Клеммные винты ослабляют подходящей отверткой. Нельзя тянуть провод за изоляцию или вырывать его из зажима.
Если жилы потемнели, стали хрупкими или покрылись следами перегрева, поврежденный участок обрезают и подготавливают заново. Иногда приходится заменить часть кабеля.
Снятие устройства с фитинга
Реле откручивают за основание или предназначенную для ключа часть. Нельзя прикладывать усилие к пластиковому корпусу и внутреннему механизму.
Пятиходовой штуцер желательно удерживать вторым ключом. Иначе вместе с реле можно провернуть манометр, трубопровод или соединение гидроаккумулятора.
После снятия осматривают резьбу и канал. Ржавчину, песок и старый уплотнитель удаляют до установки нового устройства.

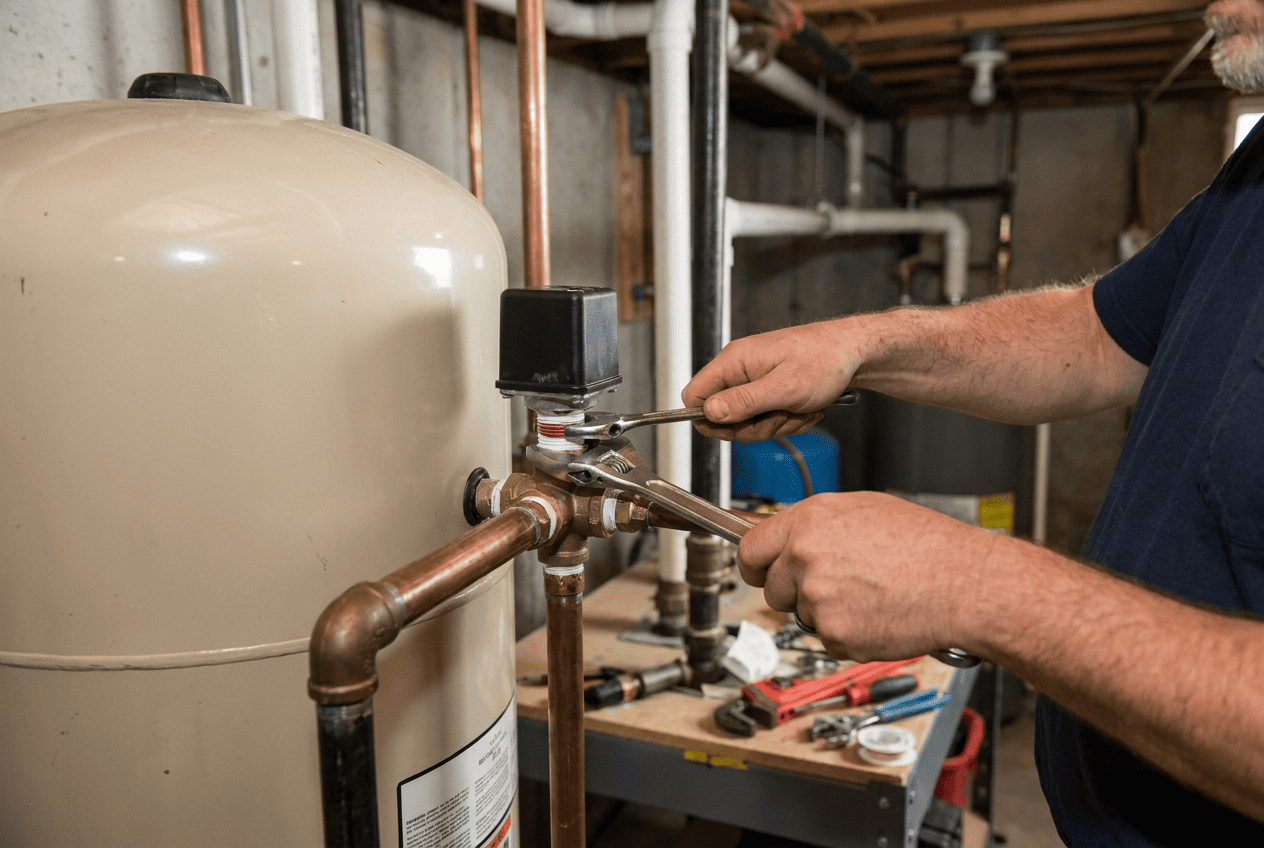

Как установить новое реле
Монтаж выполняют в обратной последовательности, но сначала проверяют положение корпуса и направление подключения проводов. Реле должно оставаться доступным для настройки и защищенным от воды.
Не стоит устанавливать его крышкой вниз или вплотную к стене. В дальнейшем потребуется снимать корпус и регулировать пружины.
Подключение и настройка

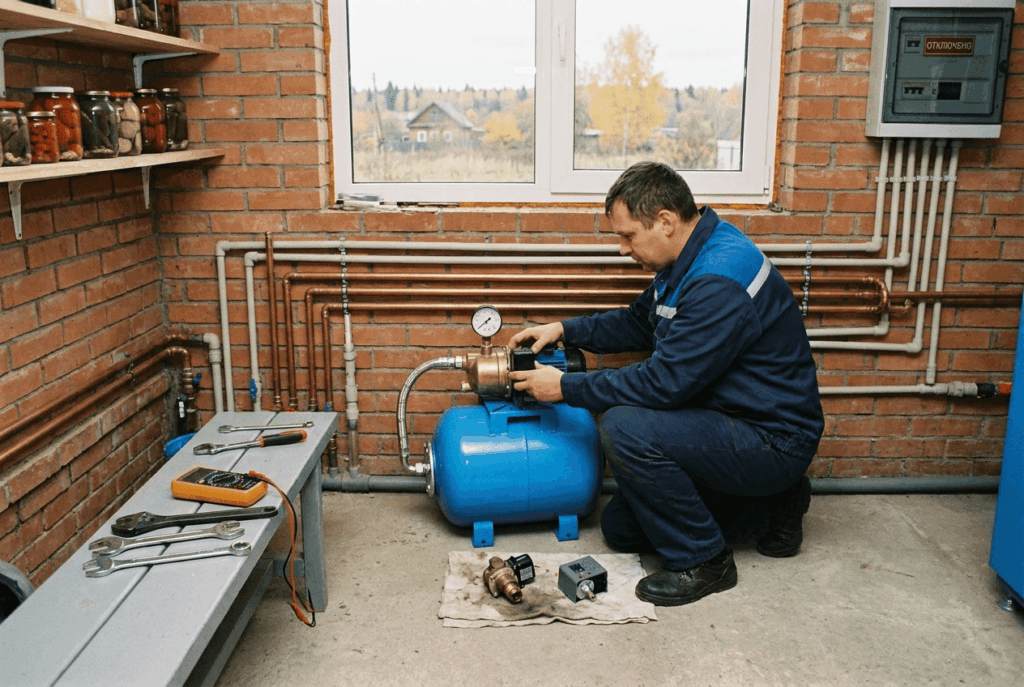

Как поменять реле давления на насосной станции правильно? Нужно герметично установить его на фитинг, подключить питание и насос к соответствующим клеммам, проверить заземление, а затем настроить пороги по манометру.
Все электрические работы выполняют при отключенном питании. Воду подают только после завершения монтажа и установки защитной крышки.
Герметизация резьбы
Резьбу очищают и наносят подходящий уплотнительный материал. Количество должно быть достаточным для герметичности, но избыток не должен попасть во внутренний канал.
Реле закручивают без чрезмерного усилия. Пластиковое или тонкое металлическое основание можно повредить при перетяжке.
Корпус ориентируют так, чтобы крышка свободно снималась, а провода не натягивались.
Подключение проводов
Схему подключения берут из инструкции нового реле. Обычно одна пара клемм принимает питание от сети, другая передает его к насосу.
Защитный провод подключают к клемме заземления. Его нельзя объединять с рабочим нулем внутри реле случайным способом.
Винты затягивают надежно, но без повреждения жил. Медный провод не должен выступать за пределы клеммы и касаться соседнего контакта.
Установка крышки
Перед подачей питания проверяют, не остались ли внутри обрезки провода, уплотнитель или инструмент. Все жилы должны быть уложены свободно и не попадать под механизм.
Крышку устанавливают до испытательного запуска. Она защищает от прикосновения к токоведущим частям.
Если корпус не закрывается без усилия, провода уложены неправильно или использован слишком толстый кабельный ввод.
Первое заполнение системы
Закрывают сливной кран и постепенно подают воду. Все резьбовые соединения осматривают на наличие капель.
После заполнения включают питание. Насос должен начать работу, если давление ниже нижнего порога.
Во время первого цикла остаются рядом с оборудованием. Если давление растет выше допустимого или насос не отключается, питание выключают вручную.
Настройка нижнего порога
Открывают кран и наблюдают, при каком давлении запустится насос. Если значение не подходит, корректируют большую пружину небольшими шагами.
Перед каждой регулировкой питание отключают. Менять положение гаек рядом с открытыми контактами под напряжением опасно.
После каждого изменения проводят полный цикл. Настройка оценивается только по манометру, а не по количеству оборотов гайки.
Настройка верхнего порога
Закрывают кран и фиксируют давление отключения. Разницу между порогами корректируют малой пружиной, если это предусмотрено конструкцией модели.
Верхнее значение не должно приближаться к максимальному давлению бака и труб. Также насос обязан уверенно его достигать без слишком долгой работы.
Если давление перестало расти ниже порога, проблема находится не в настройке реле. Проверяют насос, фильтры, утечки и уровень воды.
Проверка гидроаккумулятора
Перед окончательной настройкой проверяют давление воздуха в пустом баке. Для этого насос отключают, воду полностью сливают и измеряют значение через ниппель.
Если из ниппеля выходит вода, повреждена мембрана. Новое реле в такой системе не устранит частые включения.
После восстановления бака снова проводят настройку. Работа реле и гидроаккумулятора должна быть согласована.
«Порог отключения нельзя выставлять по желаемому напору без учета насоса. Если оборудование не может создать это давление, оно будет работать непрерывно», — отмечают специалисты Ремскваж.

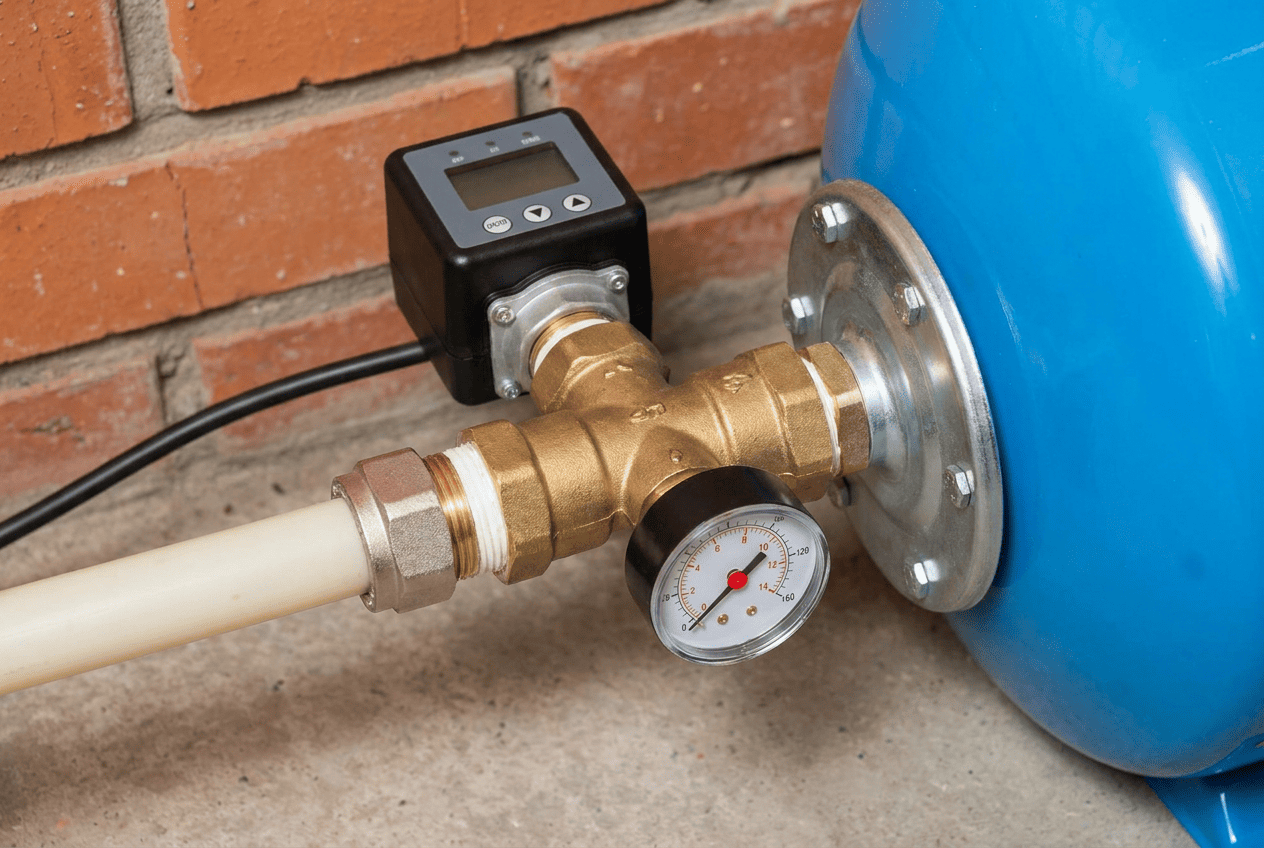

Как заменить реле давления на гидроаккумуляторе
Фраза «как заменить реле давления на гидроаккумуляторе» обычно означает замену устройства, установленного на общем пятиходовом штуцере рядом с баком. Само реле не находится внутри гидроаккумулятора и не управляет его мембраной напрямую.
Порядок остается тем же: отключение питания, слив воды, сброс давления, маркировка проводов и демонтаж с фитинга. Одновременно удобно снять манометр и осмотреть штуцер на наличие ржавчины и засорения.
Если соединительный канал забит, новое реле тоже будет реагировать с задержкой. Поэтому узел очищают до сборки.
После установки обязательно проверяют давление воздуха в баке. Без этого новая автоматика может продолжить включать насос слишком часто.

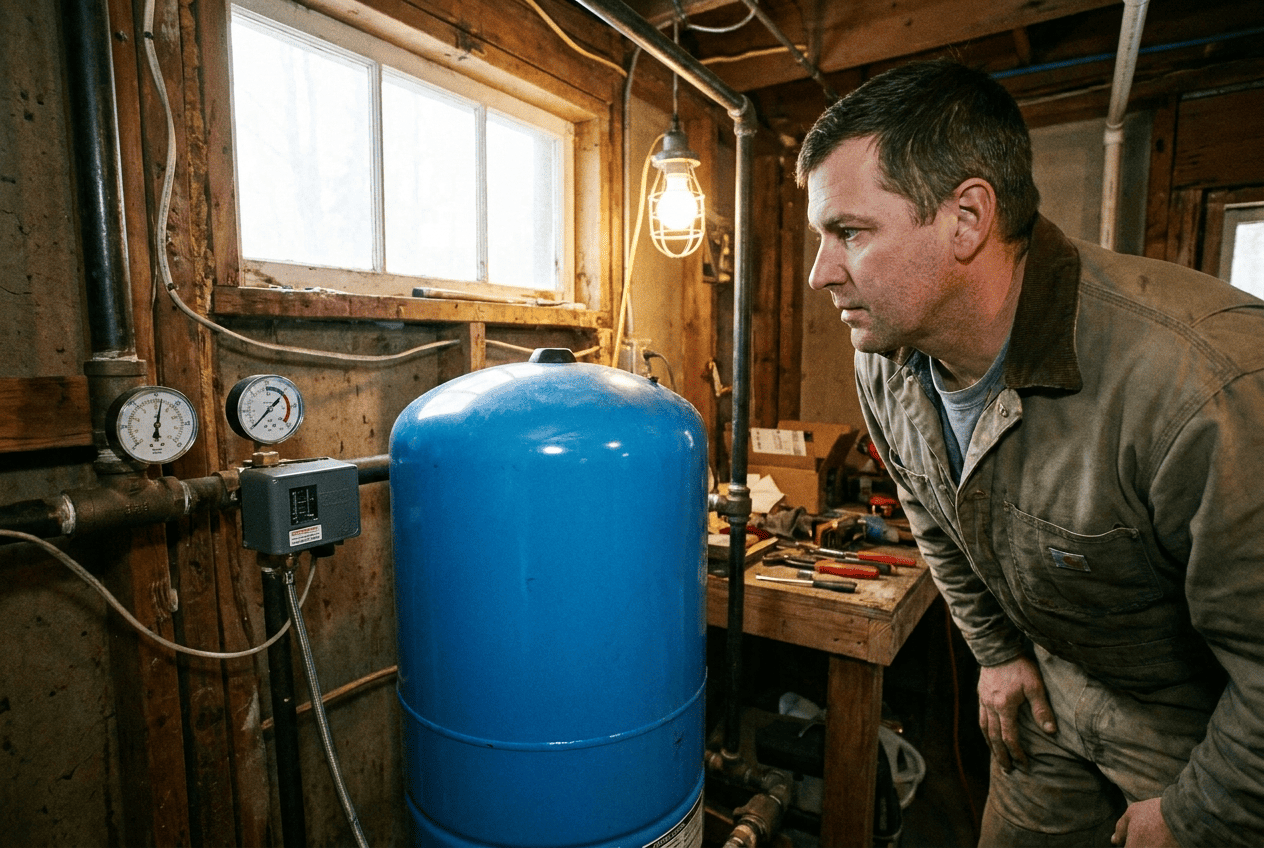

Как проверить результат замены
Проведите не менее трех полных циклов. Открывайте кран до включения насоса, затем закрывайте и фиксируйте давление отключения.
Значения должны повторяться. Допустимо небольшое отклонение, но стрелка не должна заметно уходить выше или ниже настроенных отметок.
При закрытых кранах давление должно сохраняться. Если оно падает, ищут утечку или проверяют обратный клапан.
Корпус реле не должен нагреваться, искрить или издавать запах. Любой из этих признаков требует немедленного отключения питания.

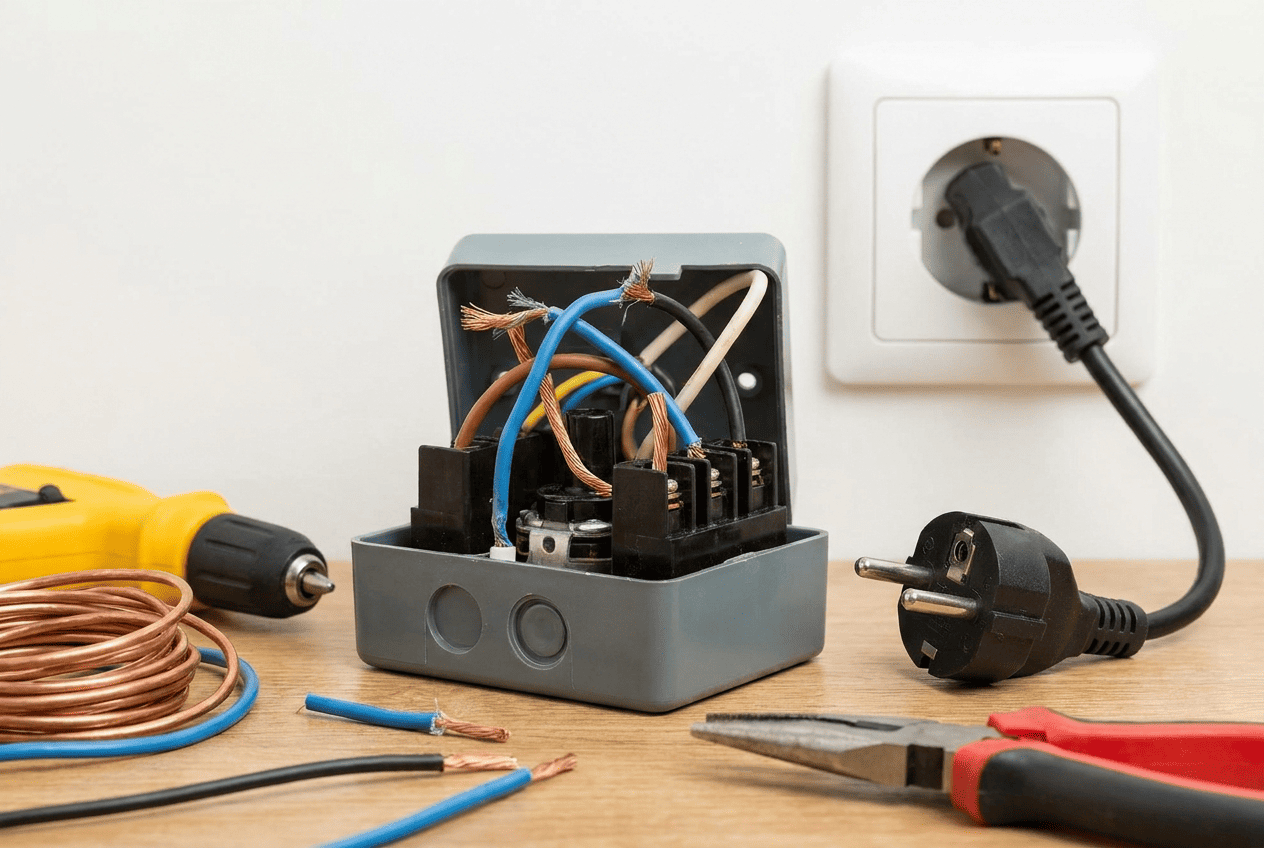

Частые ошибки при замене
Первая ошибка — переставить провода по памяти и перепутать вход с выходом. До демонтажа нужно сделать фотографию и свериться со схемой нового устройства.
Вторая — установить реле, не проверив допустимый ток. Контакты маломощной модели быстро обгорят при прямом управлении мощным насосом.
Третья — начать регулировку при неисправном гидроаккумуляторе. Насос продолжит часто включаться, хотя новое реле будет исправно.
Также опасно завышать давление отключения. Система может выйти за пределы, допустимые для фильтров, фитингов и мембраны бака.
Когда нужна помощь специалиста
Самостоятельная замена допустима, если владелец понимает электрическую схему и умеет полностью обесточить систему. При отсутствии опыта работа с клеммами и силовым кабелем небезопасна.
Специалист нужен, если старое реле оплавилось, провода перегреты или насос имеет высокую мощность. Возможно, потребуется установка контактора и изменение схемы защиты.
Если новое устройство не решило проблему, причина может находиться в насосе, обратном клапане или скважине. Специалисты компании «Ремскваж» могут проверить всю систему и при необходимости выполнить замену насоса в скважине либо восстановить неисправный элемент обвязки.
FAQ
Когда нужно менять реле давления?
Замена требуется при оплавлении контактов, повреждении корпуса, нестабильном срабатывании и невозможности настройки.
Как поменять реле давления на насосной станции?
Отключите питание, слейте воду, сбросьте давление, отметьте провода и снимите старое устройство. Затем установите новое реле, подключите его по схеме и настройте пороги.
Как выбрать новое реле?
Учитывают диапазон давления, размер подключения, рабочее напряжение, допустимый ток и характеристики насоса.
Как заменить реле давления на гидроаккумуляторе?
Реле снимают с пятиходового штуцера рядом с баком после отключения питания и сброса давления. После установки проверяют давление воздуха в гидроаккумуляторе.
Нужно ли настраивать новое реле?
Да. Заводские значения могут не соответствовать насосу, баку и требованиям домашней системы.
Почему новое реле не отключает насос?
Возможно, верхний порог завышен, насос не создает нужный напор, есть утечка или засорен канал передачи давления.
Можно ли заменить механическое реле электронным?
Можно только после проверки совместимости с насосом, гидроаккумулятором и существующей схемой электропитания.
