Кессон устанавливают над устьем скважины, чтобы защитить обсадную трубу, автоматику и соединения от грунтовых вод, промерзания и попадания мусора. Камера находится под землей, поэтому после завершения работ доступ к ее наружным стенкам будет ограничен. Именно поэтому ошибки, допущенные при монтаже, нередко проявляются только после первой зимы или весеннего подъема воды.
Чтобы понять, как правильно установить кессон для скважины, нужно заранее определить его размеры, подготовить устойчивое основание, правильно вывести обсадную трубу и герметизировать все проходы. Отдельное внимание уделяют креплению пластиковых конструкций: легкий корпус может сместиться или всплыть под действием грунтовых вод.
Монтаж лучше планировать одновременно с прокладкой водопровода к дому. Это позволяет заранее выбрать глубину выхода трубы, положение оборудования и место для электрического кабеля.
Для чего устанавливают кессон
Кессон представляет собой герметичную подземную камеру, расположенную вокруг верхней части скважины. Через ее дно проходит обсадная труба, а через боковую стенку выводится водопровод в сторону дома.
Внутри можно разместить гидроаккумулятор, реле давления, манометр, запорные краны и другие узлы. Оборудование остается доступным для осмотра, но при этом защищено от дождя, снега и прямого воздействия мороза.

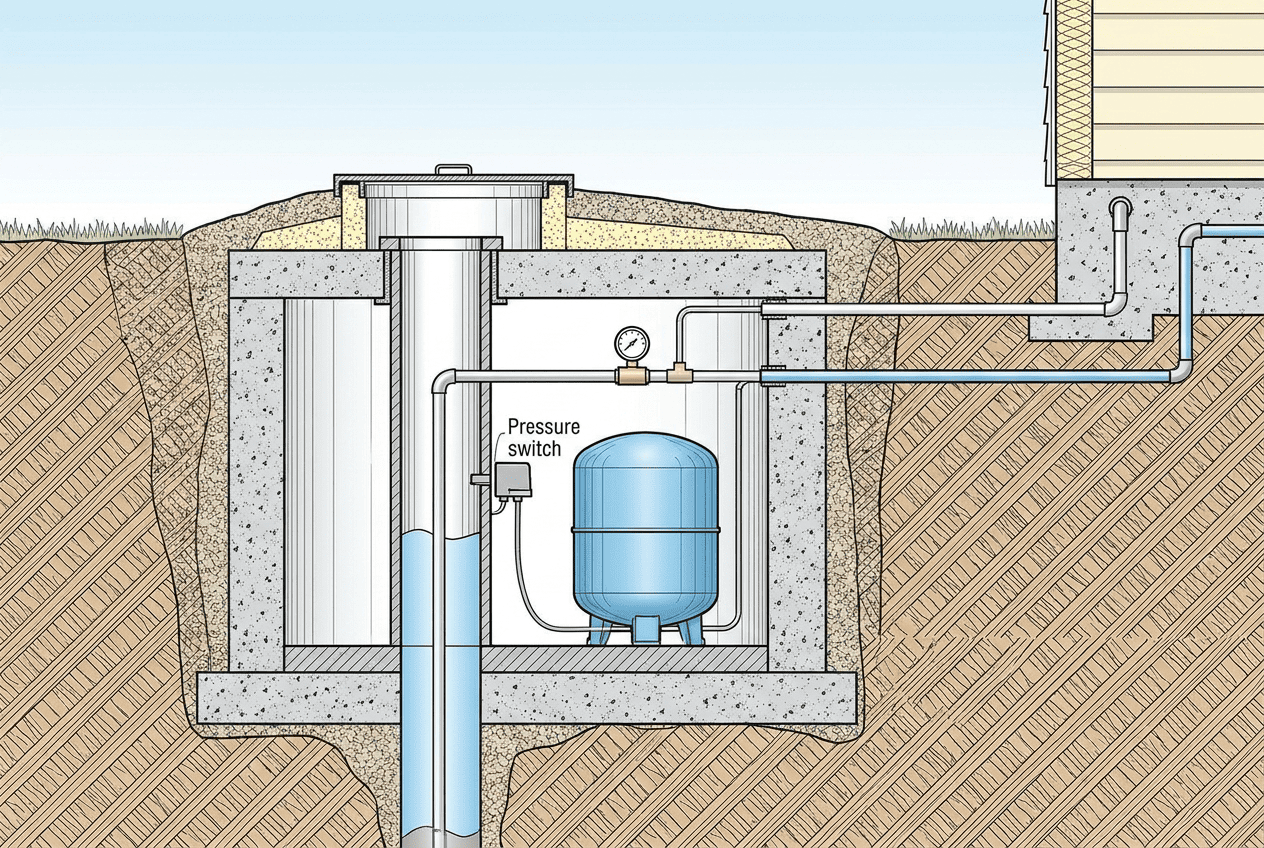

Устройство кессона для скважины
Устройство кессона для скважины зависит от материала и модели, но основные элементы у большинства конструкций одинаковы. Корпус образует герметичную рабочую камеру, в верхней части располагается горловина с крышкой, а в стенках предусматриваются вводы для труб и кабелей.
Внутри обычно находятся:
- обсадная труба с герметичным оголовком;
- трубопровод к дому;
- запорная арматура;
- гидроаккумулятор;
- реле давления и манометр;
- блок управления насосом;
- электрический кабель;
- внутренние ступени или лестница.
Крышка должна закрываться плотно и не пропускать осадки. Для круглогодичной эксплуатации ее утепляют, поскольку именно через верхнюю часть камеры чаще всего проникает холод.
Размеры кессона выбирают с учетом оборудования. Недостаточно, чтобы гидроаккумулятор просто поместился внутри: вокруг него должно оставаться пространство для проверки соединений, демонтажа и ремонта.
Монтаж кессонов для скважин: что это
Монтаж кессонов для скважин — что это за работы и зачем они нужны? По сути, это установка герметичной камеры вокруг обсадной трубы с последующим подключением водопровода и оборудования.
Работы включают подготовку котлована, устройство основания, установку корпуса, проход обсадной трубы через дно, герметизацию вводов, подключение трубопровода, утепление и обратную засыпку.
Для пластикового кессона также предусматривают защиту от всплытия. Металлическую конструкцию проверяют на качество сварных швов и состояние антикоррозийного покрытия. Бетонную камеру необходимо тщательно гидроизолировать, особенно в местах соединения колец.
«Надежность кессона зависит не только от материала корпуса. Даже качественная модель может пропускать воду или сместиться, если неправильно подготовить основание и выполнить ввод обсадной трубы», — отмечают специалисты.

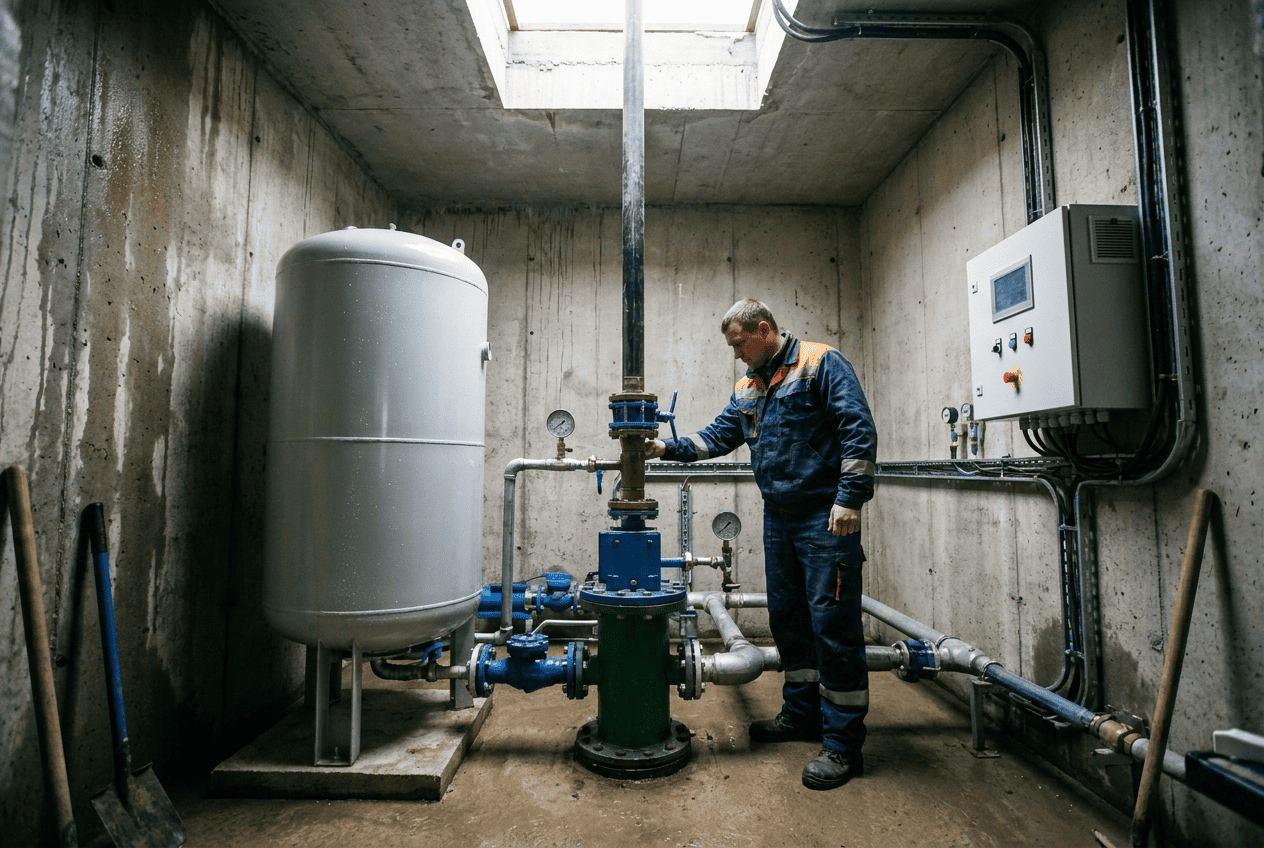

Подготовка к установке
Подготовительный этап влияет на результат не меньше, чем сама установка. До начала земляных работ нужно определить размеры котлована, глубину прокладки трубы и уровень грунтовых вод.
Также заранее составляют схему размещения оборудования. Если делать это после установки корпуса, может оказаться, что для гидроаккумулятора не хватает места или водопровод приходится выводить через неудобный участок стенки.
Что необходимо перед монтажом
Перед монтажом проверяют состояние обсадной трубы, уточняют глубину промерзания и оценивают грунт. На участке с высоким уровнем воды работы лучше выполнять в период, когда ее уровень минимален, если это возможно.
Необходимо подготовить:
- сам кессон;
- материалы для основания;
- крепления или анкеры;
- водопроводные трубы;
- герметичные проходные муфты;
- теплоизоляцию;
- кабель в защитной оболочке;
- дренаж или насос для откачки воды;
- оборудование для подъема корпуса.
Размер котлована должен быть больше наружных габаритов кессона. Вокруг корпуса оставляют пространство для выравнивания, подключения труб и равномерной обратной засыпки.

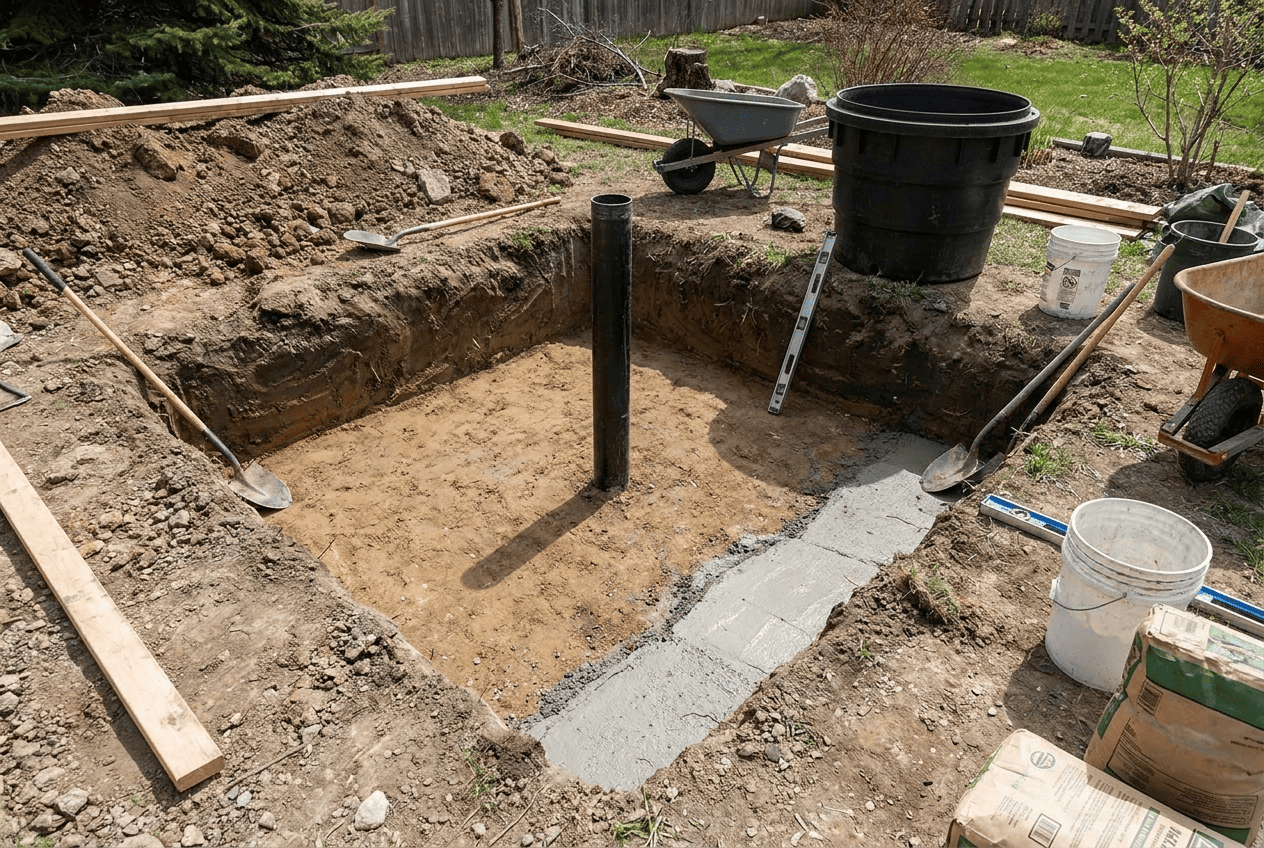

Подготовка котлована
Котлован выкапывают вокруг обсадной трубы. Его глубина зависит от высоты кессона и положения водопроводного выхода. Труба к дому должна проходить ниже уровня промерзания грунта.
Дно котлована выравнивают и уплотняют. Для пластиковых конструкций часто предусматривают бетонное основание, к которому корпус можно надежно закрепить. Это особенно важно при высоком уровне грунтовых вод.
Котлован не должен быть слишком тесным. Если между стенкой грунта и корпусом почти нет пространства, сложно проверить положение кессона, подключить трубопровод и равномерно выполнить засыпку.
При появлении воды ее откачивают. Устанавливать корпус в заполненный котлован нельзя: основание может размыться, а сам кессон — занять неправильное положение.
Подготовка обсадной трубы
Обсадная труба должна проходить через предусмотренное отверстие в дне кессона. До установки корпуса ее очищают от грунта и загрязнений, проверяют вертикальность и состояние верхней части.
Высоту трубы рассчитывают так, чтобы после монтажа внутри оставалось место для оголовка и подключения оборудования. Слишком высокий участок будет мешать работе, а чрезмерно короткий усложнит герметизацию.
Обрезать обсадную трубу заранее без точных замеров не стоит. Сначала нужно проверить положение корпуса и уровень его дна.
Герметизация проходов
Место входа обсадной трубы — один из самых ответственных узлов. Через негерметичное соединение в кессон могут поступать грунтовые воды.
Для пластиковых моделей применяют заводские герметичные муфты или специальные проходные элементы. Простое заполнение зазора монтажной пеной не обеспечивает надежной защиты от воды.
Боковые вводы для труб и кабелей также герметизируют. При этом соединение должно выдерживать небольшие подвижки грунта и не повреждать трубопровод.
«Если вода появляется на дне кессона после дождя или весной, в первую очередь проверяют проход обсадной трубы и боковые вводы. Именно эти места чаще всего становятся источником протечек».

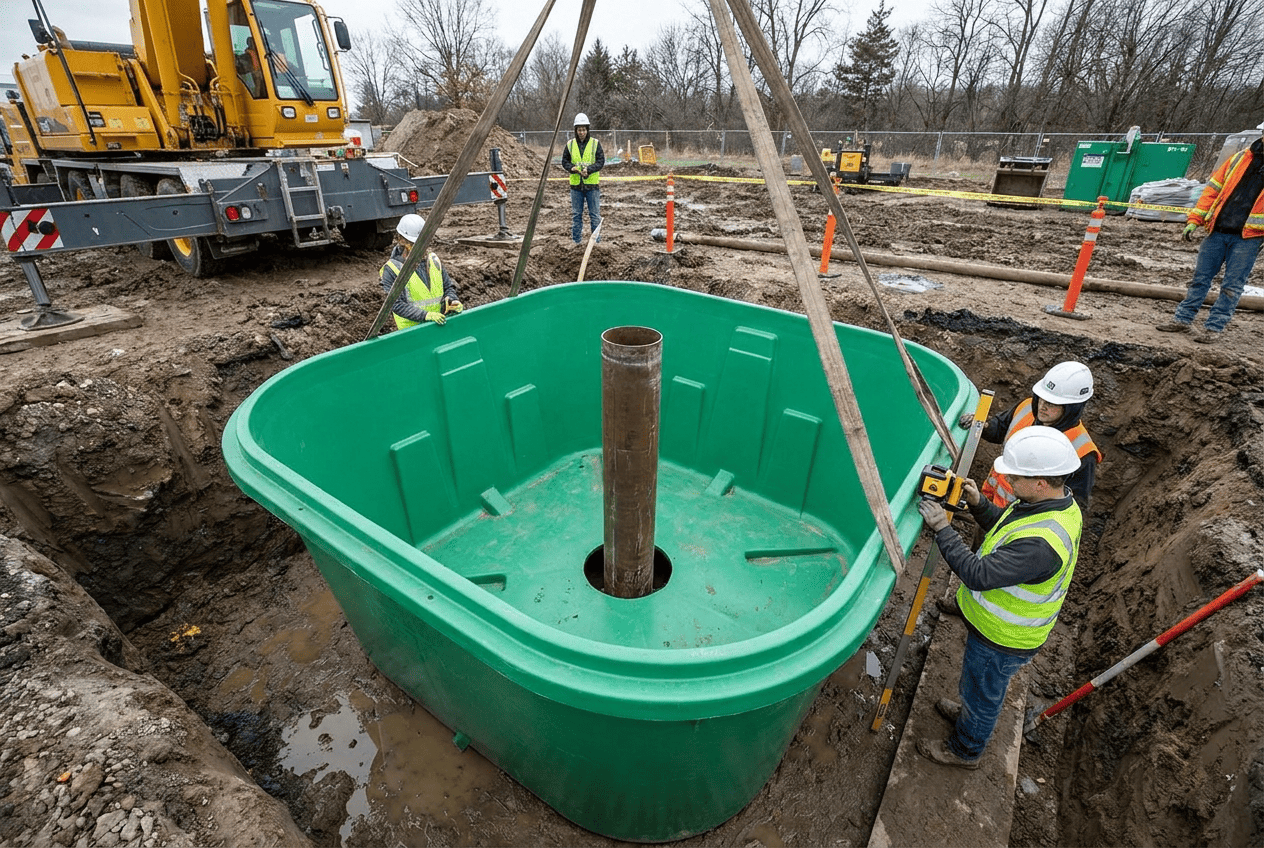

Как установить кессон
Способ установки зависит от материала корпуса. Пластиковую емкость опускают на подготовленное основание и закрепляют, металлическую устанавливают с помощью техники, а бетонный кессон собирают из отдельных элементов или заливают на месте.
Общий принцип остается одинаковым: корпус должен стоять вертикально, не смещаться и сохранять герметичность после обратной засыпки.
Этапы монтажа
Чтобы правильно установить кессон, работы выполняют последовательно.
Сначала подготавливают котлован и основание. Затем корпус примеряют относительно обсадной трубы и проверяют положение всех будущих вводов. После этого кессон опускают в котлован и выравнивают.
Обсадную трубу пропускают через дно и герметизируют. Далее подключают водопровод к дому, вводят электрический кабель и устанавливают внутреннее оборудование.
После проверки всех соединений корпус закрепляют и постепенно засыпают грунтом или смесью, рекомендованной производителем.
Основные этапы выглядят так:
- Разметка и разработка котлована.
- Подготовка и выравнивание основания.
- Проверка обсадной трубы.
- Установка кессона.
- Выравнивание корпуса по вертикали.
- Герметизация прохода обсадной трубы.
- Подключение водопровода и кабеля.
- Крепление к основанию.
- Монтаж внутреннего оборудования.
- Проверка герметичности.
- Утепление верхней части.
- Обратная засыпка.
Засыпку выполняют постепенно, равномерно по всему периметру. Если заполнить сначала только одну сторону, пластиковый корпус может деформироваться или сместиться.
Как установить пластиковый кессон
Чтобы понять, как правильно установить кессон для скважины пластиковый, важно учитывать его небольшой вес. В отличие от бетонной конструкции, пустая пластиковая емкость может быть вытолкнута водой.
Корпус устанавливают на устойчивое основание и фиксируют по технологии производителя. Для крепления могут использоваться монтажные петли, ремни или другие предусмотренные элементы.
При обратной засыпке нельзя использовать крупные камни, мерзлый грунт и строительный мусор. Они создают точечную нагрузку и могут повредить стенки.
Некоторые производители рекомендуют заполнять кессон водой во время засыпки, чтобы уравновесить наружное давление. Следовать этой рекомендации следует только в том случае, если она предусмотрена инструкцией конкретной модели.
Как установить металлический кессон
Металлический корпус тяжелее, поэтому для его спуска часто требуется кран или манипулятор. До установки проверяют сварные швы и наружное защитное покрытие.
Поврежденные участки антикоррозийного слоя восстанавливают до засыпки. После того как корпус окажется под землей, получить доступ к наружным стенкам будет сложно.
Особое внимание уделяют соединению дна с обсадной трубой. Оно должно быть герметичным и выдерживать длительный контакт с влажным грунтом.

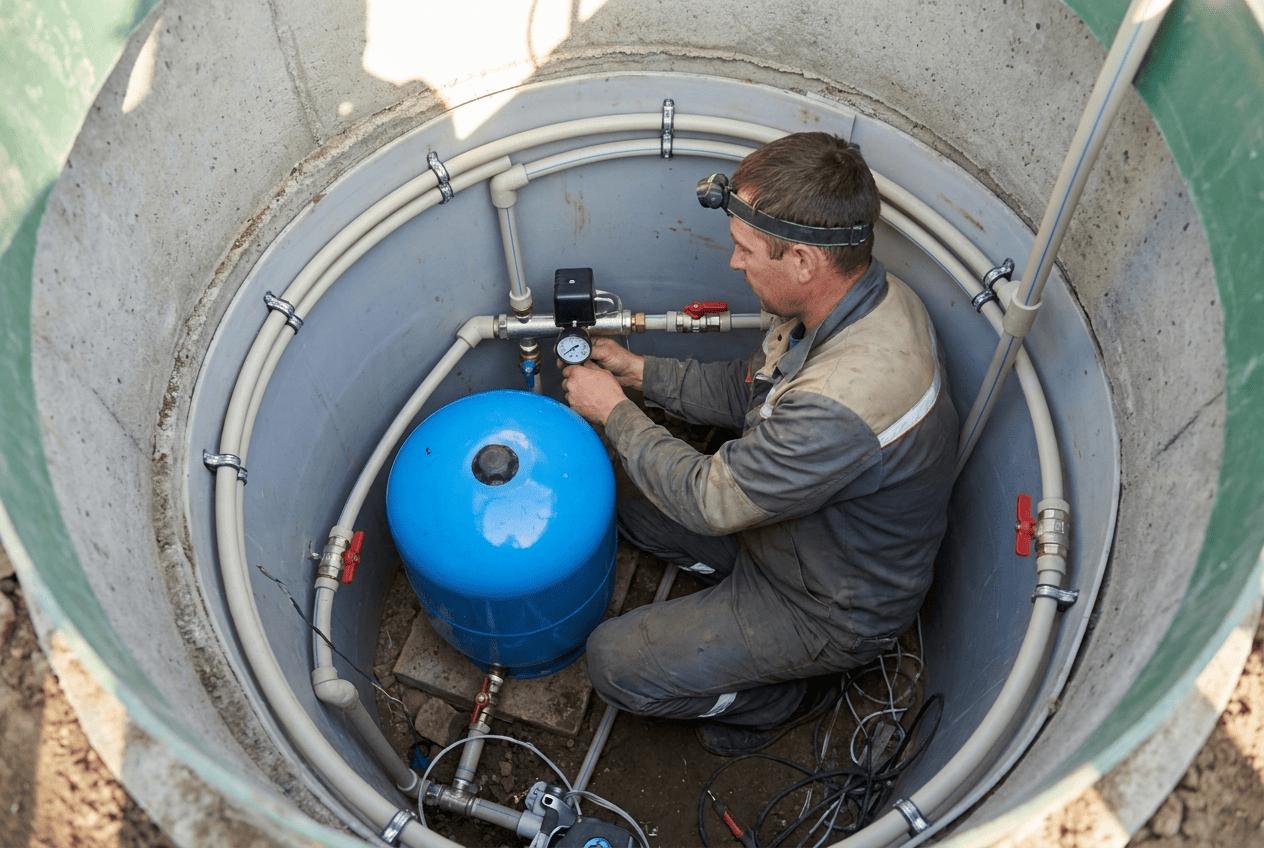

Как обустроить кессон
После установки корпуса переходят к внутреннему обустройству. Оборудование размещают так, чтобы к каждому узлу сохранялся доступ.
Гидроаккумулятор не должен перекрывать проход. Реле давления, манометр и запорные краны устанавливают на удобной высоте. Трубы закрепляют, чтобы они не создавали нагрузку на проходные элементы.
Электрические соединения защищают от влаги. Розетки и коробки обычного бытового исполнения для кессона не подходят.
При обустройстве скважины важно заранее определить, какое оборудование останется в кессоне, а какое будет перенесено в дом. Например, крупные фильтры и системы очистки удобнее обслуживать в отапливаемом помещении.
Внутри также предусматривают:
- устойчивую лестницу;
- освещение во влагозащищенном исполнении;
- место для инструментов;
- надежное крепление труб;
- доступ к оголовку;
- свободное пространство вокруг оборудования.
Если кессон тесный, не стоит заполнять его максимальным количеством устройств. Сложная и перегруженная схема затрудняет поиск неисправностей и ремонт.
Специалисты компании Ремскваж при монтаже кессона учитывают глубину промерзания, уровень грунтовых вод и расположение оборудования. Это позволяет подобрать способ крепления, герметизации и утепления под условия конкретного участка.

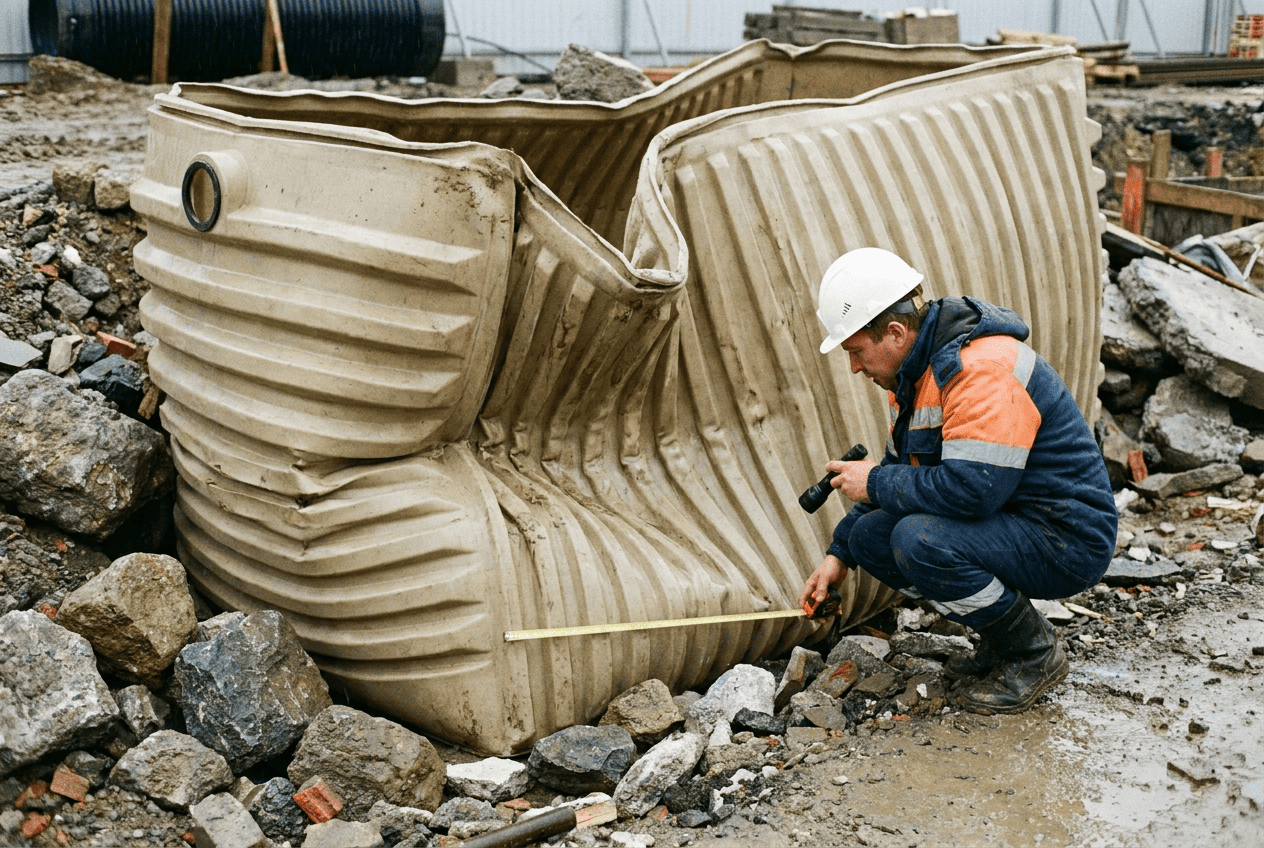

Ошибки при монтаже
Большинство проблем связано не с самим кессоном, а с нарушением технологии установки. Камера может быть прочной и герметичной с завода, но после неправильной засыпки деформироваться или начать пропускать воду.
Особенно опасны ошибки, которые нельзя исправить без повторного вскрытия котлована. Поэтому все соединения проверяют до того, как корпус будет полностью засыпан.
Недостаточное крепление
Если пластиковый кессон не закрепить, при подъеме грунтовых вод его может вытолкнуть вверх. Вместе с корпусом смещаются трубы и электрический кабель.
Последствия могут быть серьезными: разрыв соединений, повреждение обсадной трубы и нарушение герметичности.
Крепление должно быть рассчитано на условия участка, а не выполнено формально.
Неправильная обратная засыпка
Неравномерная засыпка создает боковую нагрузку. Тонкие стенки могут прогнуться, а корпус — сместиться относительно обсадной трубы.
Грунт или монтажную смесь засыпают слоями, равномерно со всех сторон. Каждый слой осторожно уплотняют, не допуская ударов по корпусу.
Плохая герметизация
Протечки часто появляются вокруг обсадной трубы, водопровода или кабельного ввода. Монтажная пена и обычный герметик не всегда рассчитаны на постоянный контакт с грунтовой водой.
Нужно использовать материалы и муфты, предназначенные именно для подземных конструкций.
Отсутствие утепления
Даже глубокий кессон может промерзнуть через крышку. Если горловина плохо утеплена, холодный воздух опускается внутрь и охлаждает трубы.
Обычно утепляют крышку и верхнюю часть камеры. При этом материал не должен впитывать влагу и разрушаться от конденсата.
Недостаточная вентиляция
Полностью герметичный кессон защищен от грунтовой воды, но внутри может накапливаться конденсат. Повышенная влажность ускоряет коррозию металлических деталей и влияет на электрические соединения.
Вентиляцию организуют так, чтобы она не стала путем для проникновения дождя и холодного воздуха. Конструкция зависит от глубины камеры и состава оборудования.
«Вентиляция кессона должна удалять избыточную влагу, но не нарушать теплоизоляцию. Открытые отверстия без защиты могут привести к обратному эффекту — промерзанию оборудования».
Что важно проверить после установки
До полной обратной засыпки нужно проверить положение корпуса и все подключения. Кессон должен стоять вертикально, а трубы не должны быть натянуты или упираться в стенки.
После монтажа проверяют:
- герметичность дна;
- проход обсадной трубы;
- боковые вводы;
- крепление корпуса;
- положение оборудования;
- работу автоматики;
- давление в системе;
- утепление крышки;
- наличие конденсата;
- удобство доступа.
Полезно выполнить пробный запуск насоса и осмотреть все соединения под давлением. Если появляется вода, устранять протечку нужно до засыпки.

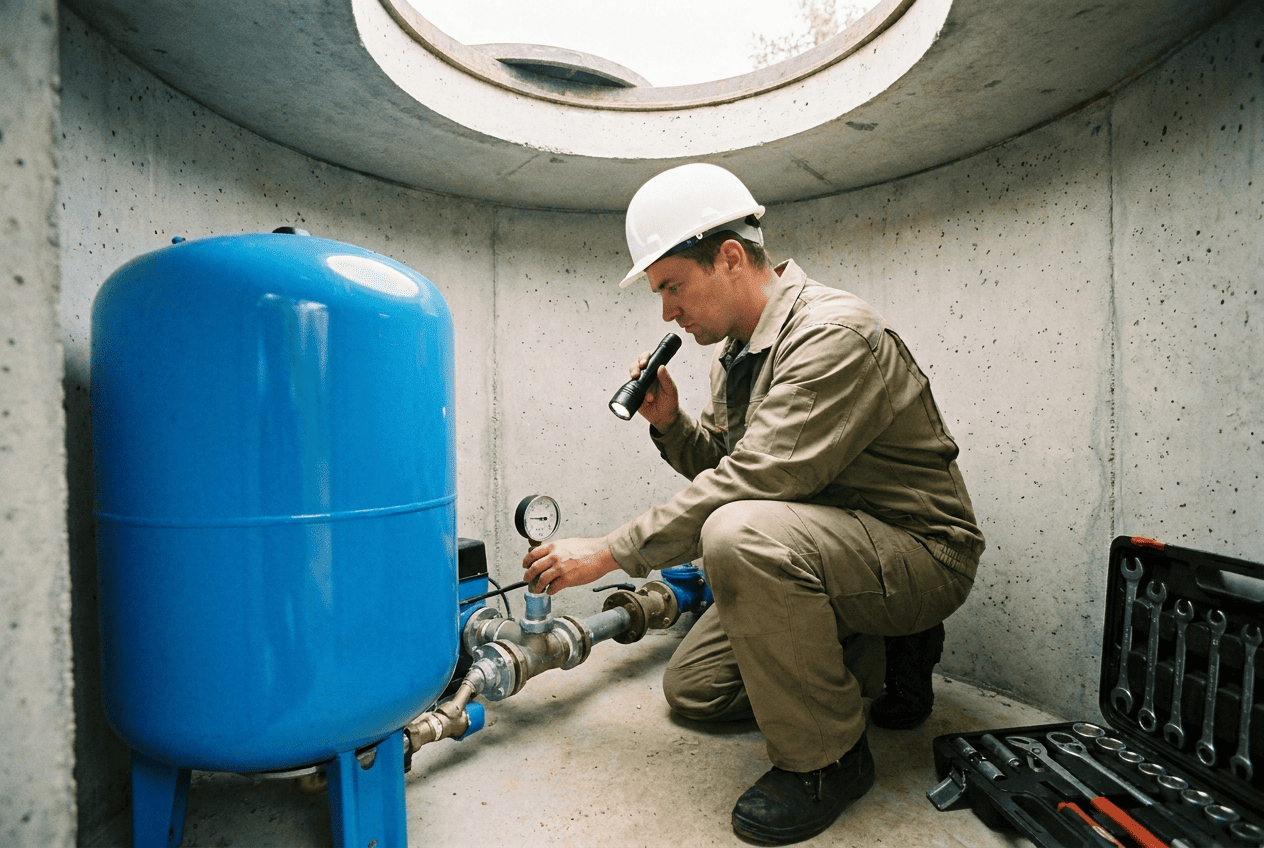

Как обслуживать кессон после монтажа
Даже правильно установленную камеру нужно периодически осматривать. Особенно важна проверка после первой зимы и весеннего подъема грунтовых вод.
Внутри не должно быть постоянной воды, сильного конденсата или запаха сырости. Металлические элементы проверяют на появление коррозии, а крышку — на плотность закрывания.
Не реже одного раза в год желательно осматривать:
- вводы труб;
- крепления оборудования;
- состояние утепления;
- электрические соединения;
- работу автоматики;
- внутренние стенки;
- лестницу и крышку.
Если на дне появилась вода, сначала определяют место протечки. Простая откачка не решит проблему, если нарушена герметизация обсадной трубы или корпуса.
FAQ
Как правильно установить кессон для скважины?
Нужно подготовить котлован и основание, опустить корпус, выровнять его, герметизировать обсадную трубу, подключить водопровод и закрепить кессон. После проверки выполняют утепление и обратную засыпку.
Как установить кессон при высоких грунтовых водах?
Работы проводят с откачкой воды, а корпус надежно крепят к основанию. Все вводы должны быть герметичными, иначе камера будет регулярно затапливаться.
Нужно ли бетонировать дно под пластиковый кессон?
Это зависит от модели и условий участка. При высоком уровне грунтовых вод бетонное основание часто используют для надежного крепления корпуса.
Как герметизировать обсадную трубу в кессоне?
Для этого применяют специальные проходные муфты и уплотнения, рассчитанные на подземный монтаж. Обычная монтажная пена не обеспечивает долговременной герметичности.
Как обустроить кессон внутри?
Оборудование размещают так, чтобы к нему оставался свободный доступ. Гидроаккумулятор, автоматику и арматуру закрепляют, а электрические соединения защищают от влаги.
Нужно ли утеплять кессон?
Да, в первую очередь утепляют крышку и горловину. Трубопровод также должен проходить ниже глубины промерзания грунта.
Нужна ли вентиляция в кессоне?
Она помогает уменьшить конденсат, но должна быть устроена так, чтобы внутрь не попадали осадки и холодный воздух. Конструкция вентиляции зависит от глубины и оборудования.
