Реле давления управляет включением и отключением насоса. Когда давление в системе падает после открытия крана, устройство запускает оборудование. После заполнения гидроаккумулятора и достижения верхнего порога реле размыкает электрическую цепь.
Если этот небольшой узел работает неправильно, поведение всей системы меняется. Насос может не включаться, работать без остановки или запускаться каждые несколько секунд. Иногда давление поднимается выше обычного, а из корпуса реле слышны щелчки и потрескивание.
Перед тем как отремонтировать реле давления насосной станции, нужно исключить другие причины. Похожие признаки возникают при повреждении мембраны гидроаккумулятора, засорении фильтра, утечке, неисправности обратного клапана и падении уровня воды в скважине.

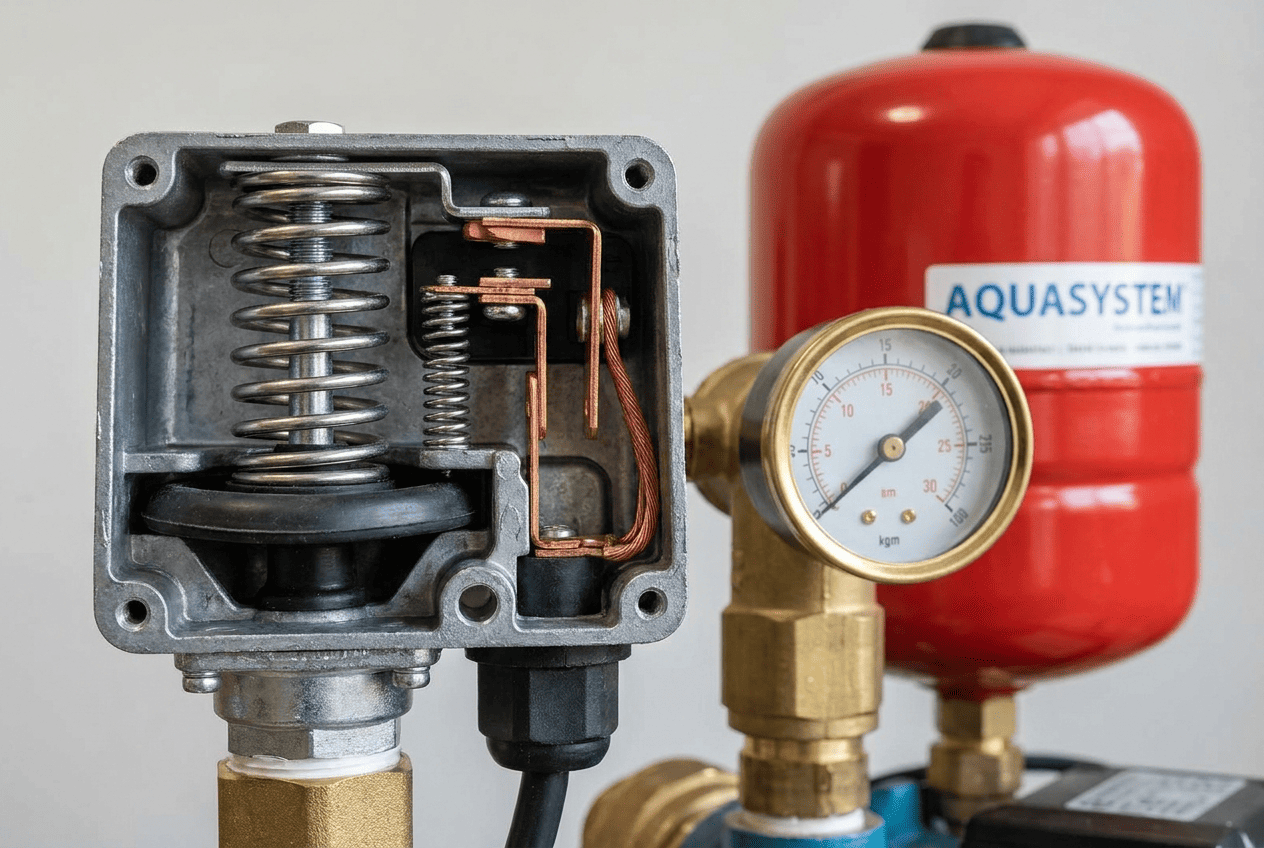

Как работает реле давления
Механическое реле соединено с водопроводом через небольшой канал или штуцер. Давление воды воздействует на внутреннюю мембрану, которая перемещает механизм с пружинами и электрическими контактами.
При снижении давления контакты замыкаются и подают питание на насос. Когда система заполняется и давление достигает настроенного значения, контакты размыкаются.
За что отвечает устройство
Реле отвечает только за управление насосом по давлению. Оно не создает напор, не накапливает воду и не компенсирует слабый дебит скважины.
Нормальная работа возможна только вместе с исправным гидроаккумулятором, манометром и обратным клапаном. Если один из этих узлов неисправен, реле начинает срабатывать слишком часто или не достигает нужного порога.
Включение насоса
Нижний порог — это давление, при котором реле запускает насос. Оно падает, когда вода расходуется из гидроаккумулятора и труб.
Например, пользователь открывает кран. Сначала вода поступает из бака, затем давление опускается до установленной отметки, контакты замыкаются и насос начинает работать.
Если нижний порог выставлен слишком низко, в кране заметно ослабевает напор до запуска оборудования. Если слишком высоко, полезный запас воды в гидроаккумуляторе уменьшается, а насос включается чаще.
Отключение насоса
Верхний порог определяет давление, при котором насос должен остановиться. После закрытия кранов оборудование продолжает наполнять гидроаккумулятор, пока реле не разомкнет контакты.
Завышать верхнюю границу опасно. Насос может не иметь достаточного напора, чтобы достичь установленного значения, и будет работать непрерывно.
Слишком низкий порог тоже неудобен: давление в доме окажется слабым, особенно на втором этаже или при одновременной работе нескольких точек.
Верхний и нижний пороги
Разница между порогами называется диапазоном или дифференциалом. Чем он меньше, тем чаще включается насос. Слишком большой разрыв приводит к заметным колебаниям напора.
В большинстве механических реле большая пружина изменяет оба порога, а малая регулирует разницу между ними. Но устройство конкретной модели может отличаться, поэтому перед настройкой изучают ее схему.
Нельзя вращать гайки без фиксации исходного положения. Лучше отметить количество оборотов и после каждого небольшого изменения проверять фактические значения по манометру.
Связь с гидроаккумулятором
Гидроаккумулятор содержит воду и сжатый воздух, разделенные мембраной. Воздух создает давление и позволяет некоторое время пользоваться водой без включения насоса.
Если воздушная камера разряжена, бак почти полностью заполняется водой. При открытии крана давление падает мгновенно, и насос начинает часто запускаться.
Поэтому настройку реле всегда проверяют вместе с давлением воздуха в пустом гидроаккумуляторе. Попытка устранить частые включения только пружинами часто маскирует проблему, но не решает ее.
«Реле не работает отдельно от гидроаккумулятора. Если бак потерял воздух или повреждена мембрана, даже исправная автоматика будет включать насос неправильно».

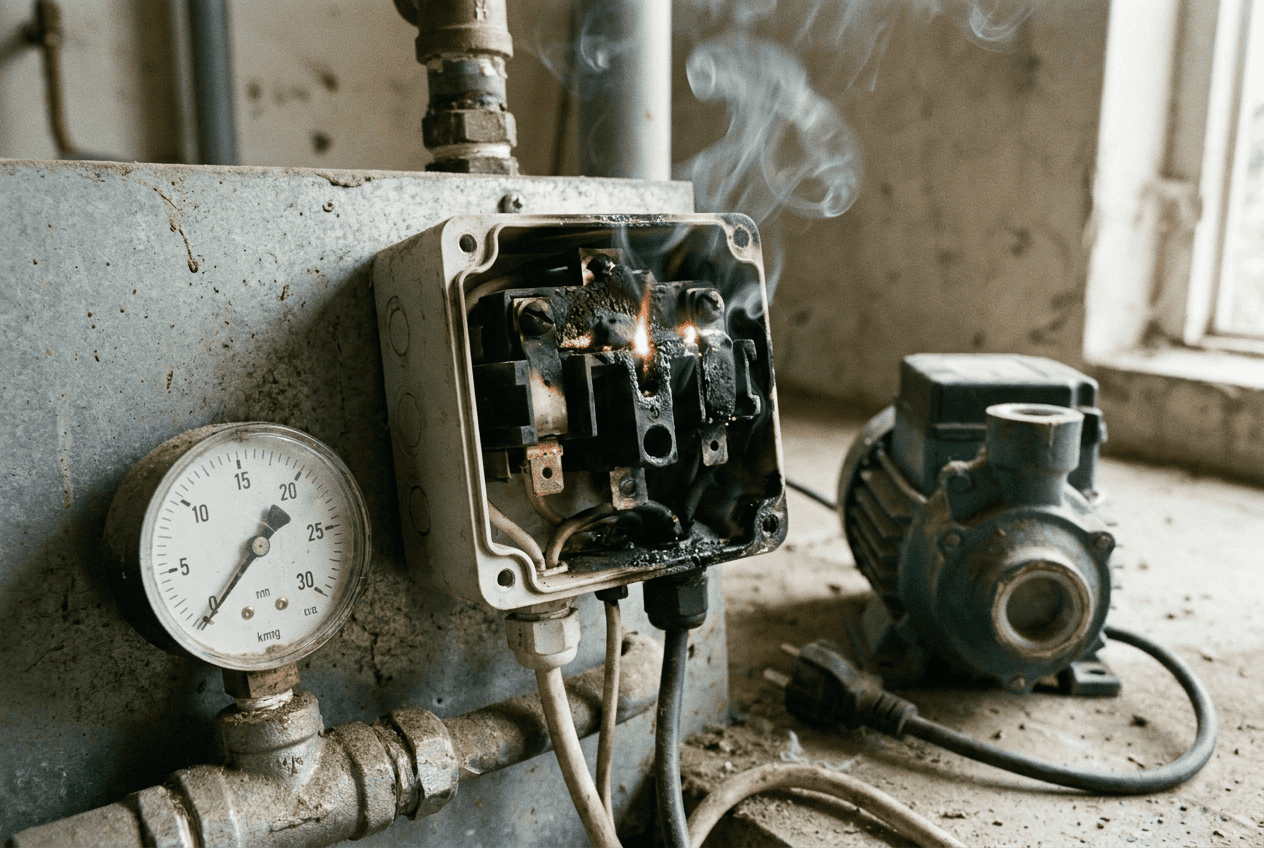

Признаки неисправности
Насосная станция и реле давления неисправности проявляют похожими симптомами. Поэтому по одному признаку нельзя сразу заключить, что повреждено именно реле.
Сначала оценивают давление, наличие воды, работу гидроаккумулятора и состояние контактов. Только после этого переходят к настройке или замене автоматики.
Как проявляется поломка
Наиболее заметные симптомы — отсутствие запуска, непрерывная работа и неправильные пороги давления. Электрическую неисправность иногда выдают искрение, запах нагретой изоляции и потемневшие контакты.
Если появились следы перегрева, питание отключают. Продолжать работу станции опасно: повреждение может затронуть проводку и двигатель насоса.
Насос не включается
Сначала проверяют, есть ли напряжение и не сработал ли автомат. Затем смотрят на манометр: если давление выше нижнего порога, реле и не должно включать насос.
Если давление низкое, а контакты остаются разомкнутыми, причиной может быть засоренный входной канал. Мембрана не получает фактическое давление системы и не перемещает механизм.
Также возможны окисление контактов, поломка пружины или заклинивание подвижной площадки. Но схожий симптом возникает при обрыве кабеля и неисправности двигателя.
Насос работает непрерывно
Если насос не выключается, сначала смотрят, растет ли давление. Когда стрелка остановилась ниже верхнего порога, причина может быть не в реле, а в утечке, слабом насосе, низком уровне воды или засорении фильтра.
Если давление дошло до верхней отметки и продолжает расти, реле не размыкает контакты. Возможны заклинивание механизма, неправильная настройка или сваривание контактных площадок.
Такую систему лучше остановить вручную. Иначе давление может превысить допустимое для труб, фильтров и гидроаккумулятора.
Давление выходит за пределы
Если насос включается и отключается на других значениях, настройки могли измениться из-за вибрации, коррозии пружин или вмешательства владельца.
Плавающие пороги иногда связаны с засорением тонкого канала реле. Давление передается с задержкой, поэтому автоматика реагирует не сразу.
Неисправный манометр тоже создает ложное впечатление. Перед регулировкой полезно сравнить его показания с контрольным прибором.
Контакты искрят
Небольшая искра при размыкании возможна, но постоянное сильное искрение считается неисправностью. Оно появляется при ослабленных соединениях, обгоревших площадках или высокой пусковой нагрузке.
Поверхность контактов темнеет, становится неровной и хуже проводит ток. Из-за нагрева пластик внутри корпуса может деформироваться.
Если контакты сильно выгорели или оплавлены, простая очистка дает лишь временный эффект. Реле безопаснее заменить.
Частые включения насоса
Признаки неисправности реле давления гидроаккумулятора часто путают между собой. Если насос запускается после каждого стакана воды, первым проверяют бак, а не пружины реле.
Причиной бывает недостаток воздуха, разрыв мембраны, утечка или слишком маленький объем гидроаккумулятора. Само реле при этом может исправно реагировать на быстрое падение давления.
Только после проверки бака оценивают диапазон порогов. Слишком маленькая разница между ними действительно увеличивает число запусков.
«Частое включение насоса не доказывает поломку реле. Чаще сначала обнаруживается проблема с гидроаккумулятором, утечкой или обратным клапаном», — отмечают специалисты.

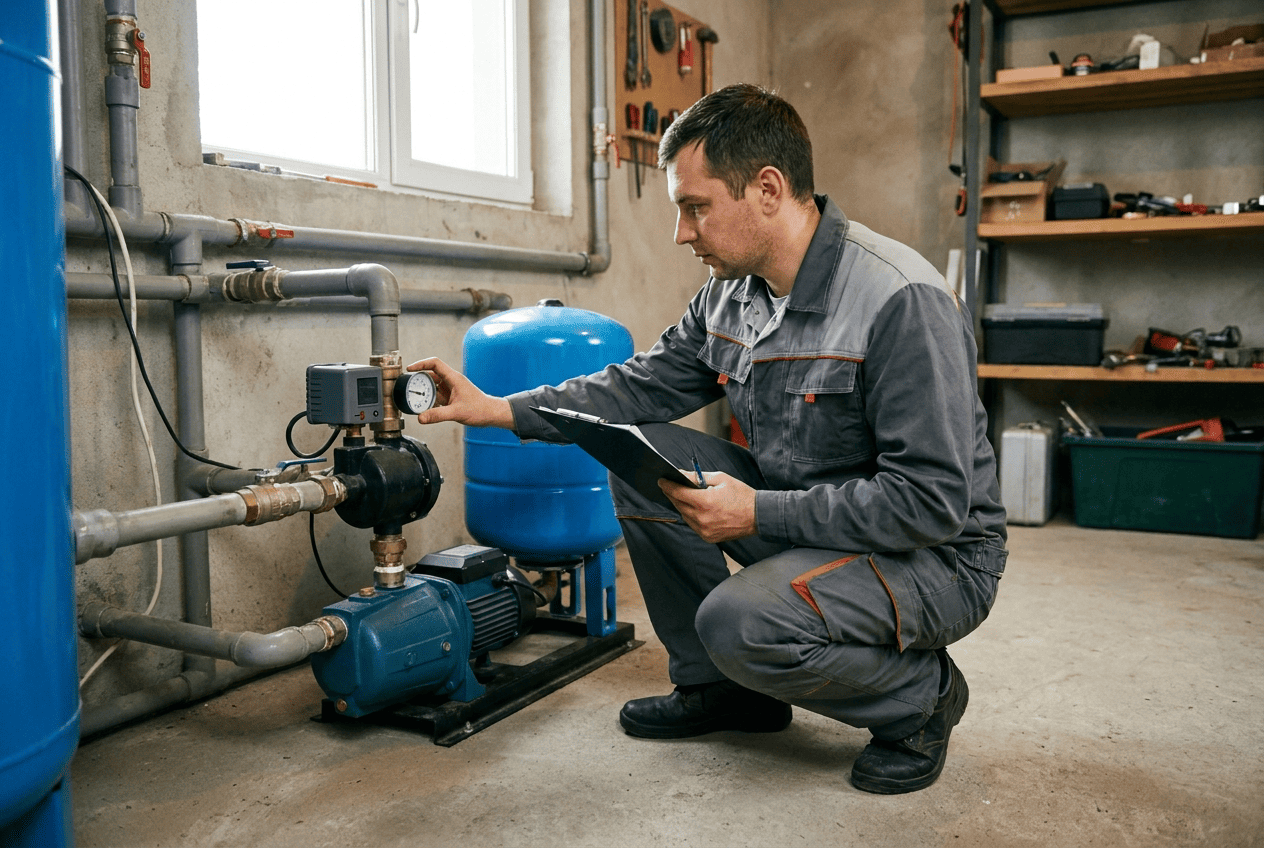

Как проверить реле
Диагностику начинают без разборки электрической части. Наблюдают за манометром, фиксируют давление запуска и остановки, проверяют, удерживается ли оно после выключения насоса.
Перед открытием крышки станцию полностью обесточивают. Недостаточно закрыть кран или дождаться остановки насоса — питание отключают автоматом и проверяют отсутствие напряжения.
Диагностика автоматики
Как проверить реле насоса скважины последовательно? Сначала оценивают питание и давление, затем состояние гидроаккумулятора. После этого осматривают канал, контакты, мембранный механизм и пружины.
Не нужно сразу менять настройки. Если реле раньше работало нормально, внезапное изменение чаще связано с засорением, утечкой или повреждением другого узла.
Проверка питания
Убедитесь, что автомат включен, а кабель и клеммы не имеют следов нагрева. Проверку напряжения выполняют подходящим измерительным прибором только при наличии навыков электромонтажных работ.
Если питание на входе реле есть, но после замыкания контактов не поступает к насосу, возможны обгорание площадок или плохое соединение провода.
Ослабленные клеммы нагреваются и искрят. Их подтягивают только при полностью отключенном электричестве.
Сравнение показаний манометра
Откройте кран и наблюдайте, на какой отметке насос включится. Затем закройте воду и запишите давление отключения.
Если значения стабильны, но отличаются от желаемых, возможно, нужна настройка. Если они каждый раз меняются, проверяют манометр, канал реле и механизм.
Стрелка не должна резко падать при закрытых кранах. Такое поведение указывает на утечку или неисправный обратный клапан, а не обязательно на реле.
Осмотр контактов
После обесточивания снимают крышку. Контакты должны быть ровными, без сильных раковин, нагара и оплавленного пластика.
Небольшой налет иногда удаляют тонким материалом, предназначенным для электрических контактов. Грубая наждачная бумага снимает покрытие и оставляет глубокие царапины, из-за которых искрение усиливается.
Одновременно проверяют крепление проводов. Потемневшая изоляция или хрупкий пластик говорят о перегреве.
Проверка входного канала
Между водопроводом и мембраной находится узкий проход. Он может забиваться ржавчиной, известковым налетом и мелким песком.
В результате давление внутри системы меняется, а реле реагирует с задержкой или вообще не переключается. Устройство снимают после сброса давления и осторожно очищают канал.
Нельзя проталкивать загрязнение глубже острым предметом и повреждать мембрану. Если внутри много отложений и коррозии, реле проще заменить.
Тестирование пружин
Пружины не должны быть сломаны, сильно проржавевшими или перекошенными. Гайки должны перемещаться по резьбе без заеданий.
Регулировку выполняют небольшими шагами. После каждого изменения крышку возвращают на место, подают питание и снова фиксируют пороги по манометру.
Если вращение гайки почти не меняет давление, механизм может быть изношен или заблокирован. Продолжать затягивать пружину опасно.
Проверка гидроаккумулятора
Насос отключают, воду из системы полностью сливают, затем измеряют давление воздуха через ниппель. При заполненном баке показание будет неправильным.
Если из ниппеля выходит вода, мембрана повреждена. В таком случае регулировка реле не устранит частые включения.
Также осматривают фланец. Коррозия и протечка возле него могут привести к падению давления и нестабильной работе станции.
Как выполнить ремонт
Возможность ремонта зависит от характера повреждения. Засоренный канал, небольшой налет на контактах и сбитые настройки иногда удается восстановить.
При оплавлении корпуса, сильном износе контактной группы, повреждении мембраны самого реле или коррозии механизма надежнее установить новое устройство. Стоимость замены обычно ниже возможного ущерба от неправильного отключения насоса.
Возможные способы восстановления
Перед работой отключают питание, перекрывают воду и сбрасывают давление через кран. Только после этого реле снимают или открывают его корпус.
После ремонта систему запускают под наблюдением. Проверяют несколько циклов включения и отключения, герметичность соединений и стабильность показаний.
Очистка контактов
Небольшое окисление удаляют аккуратно, сохраняя геометрию контактных площадок. После очистки внутри не должно оставаться металлической пыли.
Если поверхность глубоко выгорела, контакты смыкаются не всей площадью. Они снова начнут нагреваться, поэтому такое реле лучше заменить.
Нельзя смазывать электрические контакты обычным маслом. Оно собирает пыль и ухудшает проводимость.
Очистка канала и мембранной камеры
Засоренный штуцер очищают от ржавчины, песка и известковых отложений. Затем проверяют, свободно ли давление передается к мембране.
Если мембрана потеряла эластичность, треснула или деформировалась, она не сможет точно перемещать механизм. В некоторых моделях деталь можно заменить, но чаще меняют реле целиком.
Перед установкой очищают посадочное соединение. Загрязнение в трубе быстро забьет новое устройство.
Настройка пружин
Большой пружиной обычно изменяют давление включения и вместе с ним смещают верхний порог. Малой регулируют разницу между включением и отключением.
Настройку выполняют по инструкции конкретной модели. Поворот даже на один оборот может заметно изменить давление.
Не нужно добиваться максимального напора. Верхний порог должен находиться в пределах возможностей насоса, гидроаккумулятора и трубопровода.
Проверка мембраны гидроаккумулятора
Мембрана бака не является частью реле, но ее состояние напрямую влияет на работу автоматики. При повреждении насос включается часто, а давление меняется рывками.
Если из воздушного ниппеля идет вода, мембрану меняют при разборной конструкции. Неразборный бак заменяют полностью.
После ремонта давление воздуха выставляют при пустом баке, а затем проверяют пороги реле. Эти операции выполняют именно в такой последовательности.
Замена поврежденных элементов
В некоторых реле доступны отдельные мембраны, пружины и контактные группы. Но ремонт имеет смысл только при наличии совместимых деталей и исправном корпусе.
Самодельная замена контактов, пружин или изоляторов случайными деталями опасна. Устройство управляет мощной электрической нагрузкой и должно надежно разрывать цепь.
Если контакты сварились, пластик обгорел или механизм сильно корродировал, устанавливают новое реле с подходящим диапазоном давления.
Как отремонтировать реле давления насосной станции безопасно
Как отремонтировать реле давления насосной станции без риска для насоса и проводки? Сначала нужно точно установить причину, полностью отключить электричество и сбросить давление.
Допустимо самостоятельно очистить доступный канал, проверить соединения и выполнить небольшую настройку по манометру, если есть понимание схемы. Работы под напряжением и восстановление оплавленных контактов лучше поручить специалисту.
После любого вмешательства насос должен пройти несколько полных циклов. Давление включения и отключения обязано повторяться, а корпус реле не должен нагреваться или искрить.
«Если внутри реле есть оплавленный пластик, глубокий износ контактов или запах перегрева, восстановление ненадежно. Такое устройство безопаснее заменить».

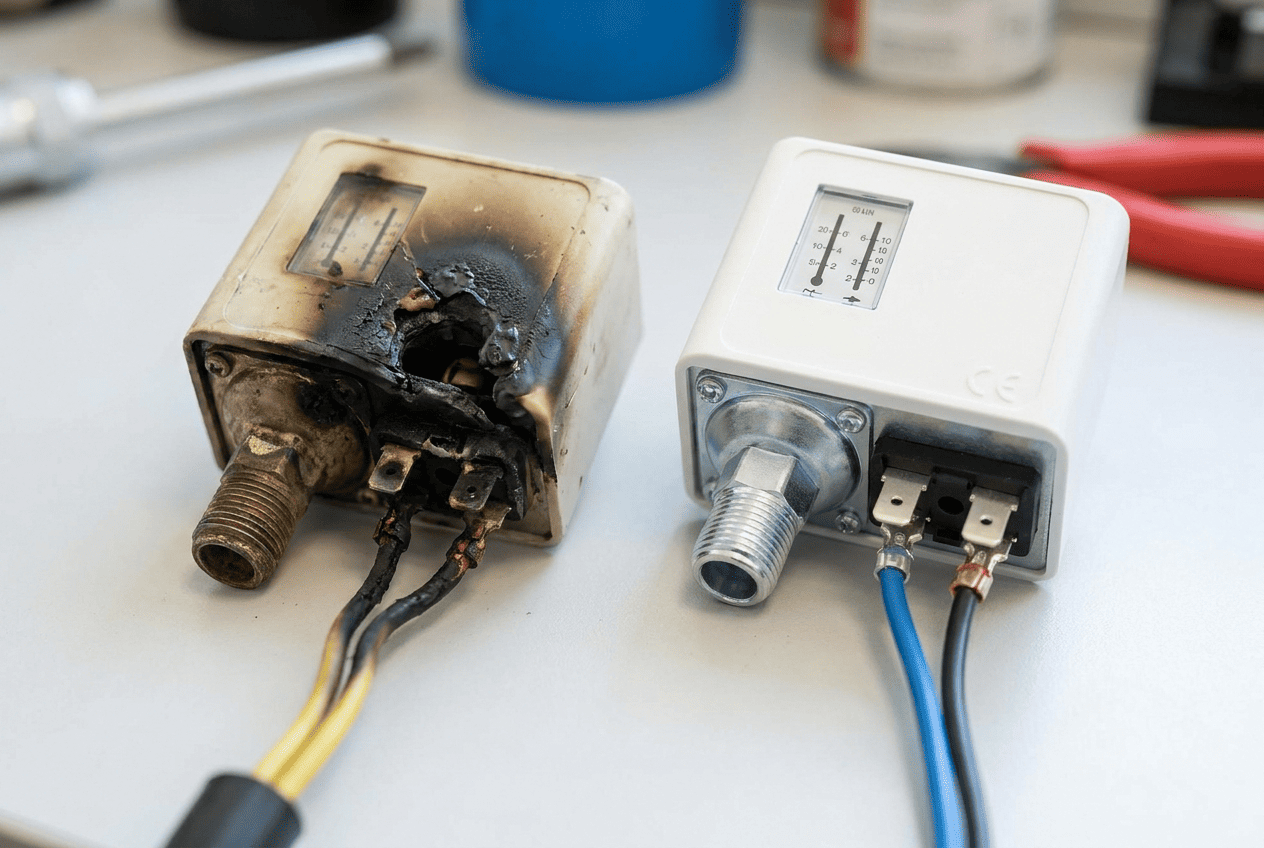

Когда реле лучше заменить
Замена требуется, если контакты сильно выгорели, механизм заклинивает, корпус треснул или мембрана устройства потеряла герметичность. Также новое реле устанавливают при повторяющихся неисправностях после очистки.
Важно подобрать модель по допустимому току насоса и диапазону давления. Слабое реле может быстро обгореть при прямом управлении мощным двигателем.
Для мощных насосов применяют контактор или пускатель. В таком случае реле управляет небольшой нагрузкой катушки, а силовой ток проходит через отдельное устройство.
После замены резьбовое соединение проверяют на протечки. Затем настраивают пороги вместе с гидроаккумулятором и наблюдают за работой автоматики.

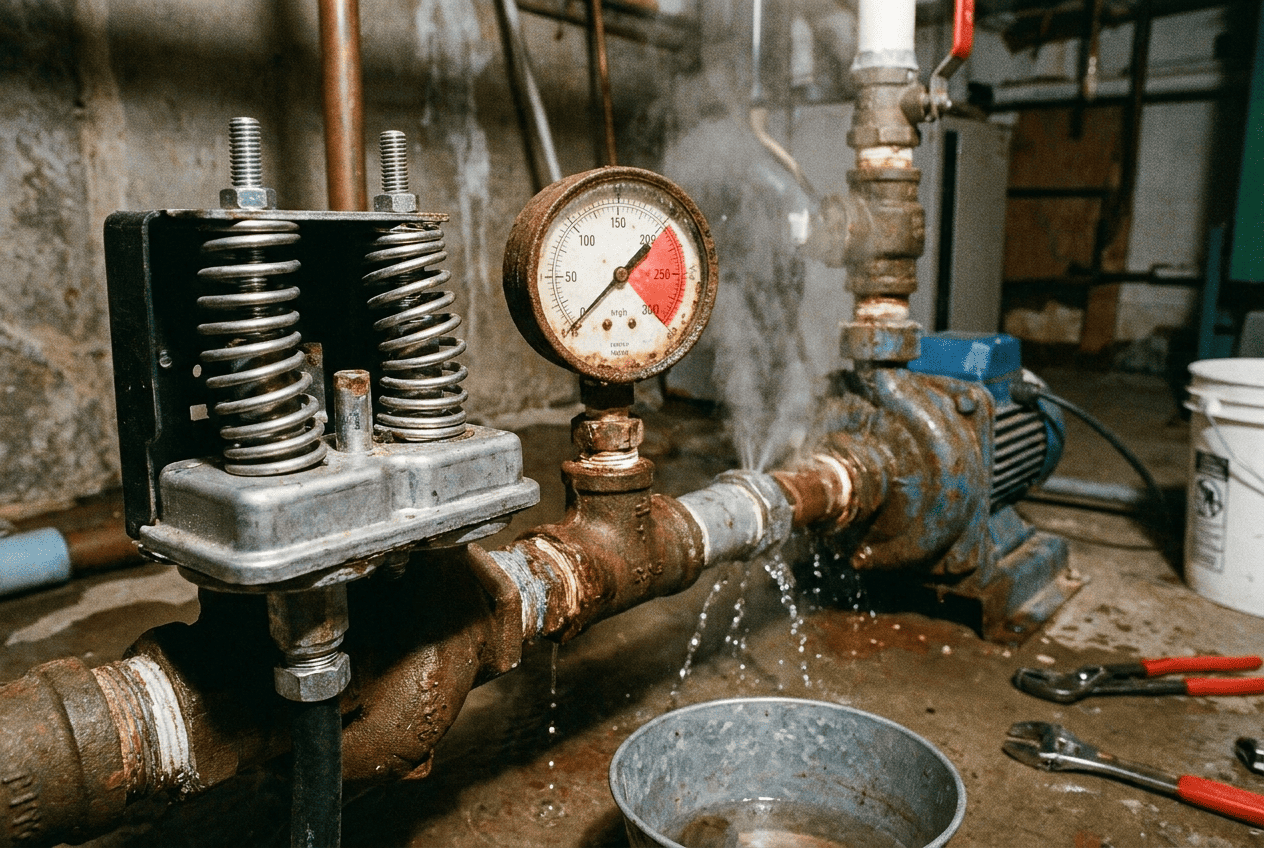

Ошибки при самостоятельной настройке
Первая ошибка — крутить обе пружины без записи исходного положения. После этого вернуть прежние параметры становится сложно.
Вторая — регулировать реле при неисправном гидроаккумуляторе. Давление продолжит падать быстро, сколько бы ни менялись пружины.
Третья — завышать верхний порог ради более сильного напора. Насос может не достичь нужного значения и будет работать непрерывно.
Также нельзя оставлять крышку открытой во время обычной эксплуатации. Она защищает контакты от влаги, пыли и случайного прикосновения.

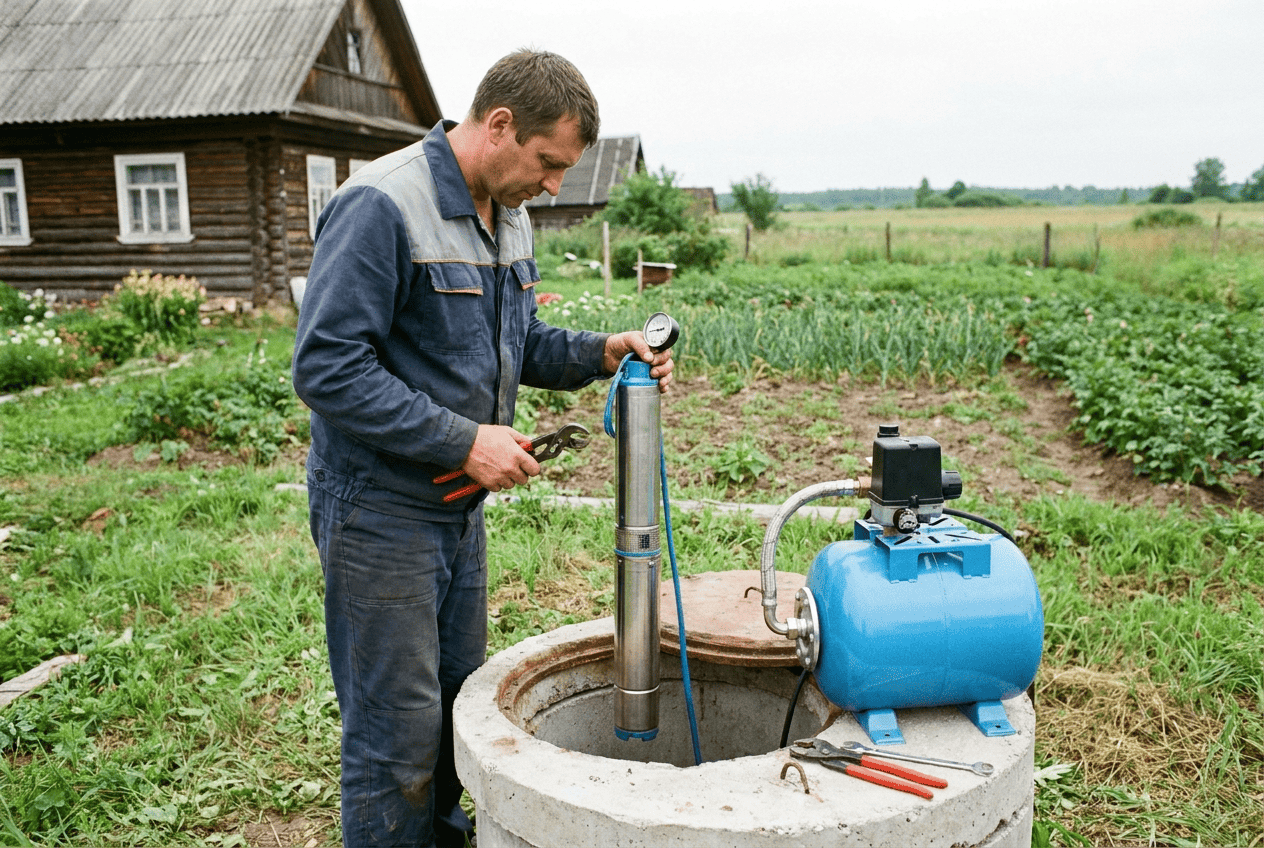

Когда проблема не в реле
Если давление не поднимается, причиной может быть слабый насос, утечка или снижение уровня воды в скважине. Реле в такой ситуации лишь не получает команду на отключение.
Частые включения нередко связаны с гидроаккумулятором или обратным клапаном. Мутная вода и песок могут указывать на проблему источника, а не автоматики.
Если после проверки бака, манометра и соединений причина остается неясной, нужна комплексная диагностика. Специалисты компании «Ремскваж» могут проверить насос, автоматику и гидравлическую часть системы, а при необходимости выполнить ремонт скважины или заменить неисправный узел.
FAQ
Как работает реле давления насосной станции?
Оно включает насос при снижении давления до нижнего порога и отключает после достижения верхнего значения.
Какие бывают неисправности реле давления насосной станции?
Насос не включается, не отключается, работает с неправильными порогами, а контакты искрят или нагреваются.
Как проверить реле насоса скважины?
Нужно сравнить давление включения и отключения по манометру, проверить питание, гидроаккумулятор, контакты и входной канал.
Почему насос работает непрерывно?
Он может не создавать нужного давления из-за утечки, износа или недостатка воды. Также реле может быть неправильно настроено или иметь заклинившие контакты.
Как отремонтировать реле давления насосной станции?
Можно очистить канал и контакты, проверить мембранный механизм и настроить пружины. При оплавлении корпуса и сильном износе устройство заменяют.
Почему насос часто включается?
Чаще всего причиной становится недостаток воздуха или повреждение мембраны гидроаккумулятора. Также проверяют утечки, обратный клапан и диапазон реле.
Можно ли регулировать реле самостоятельно?
Допустима осторожная настройка по инструкции и манометру после проверки гидроаккумулятора. Работы с электрическими контактами выполняют только при полностью отключенном питании.
