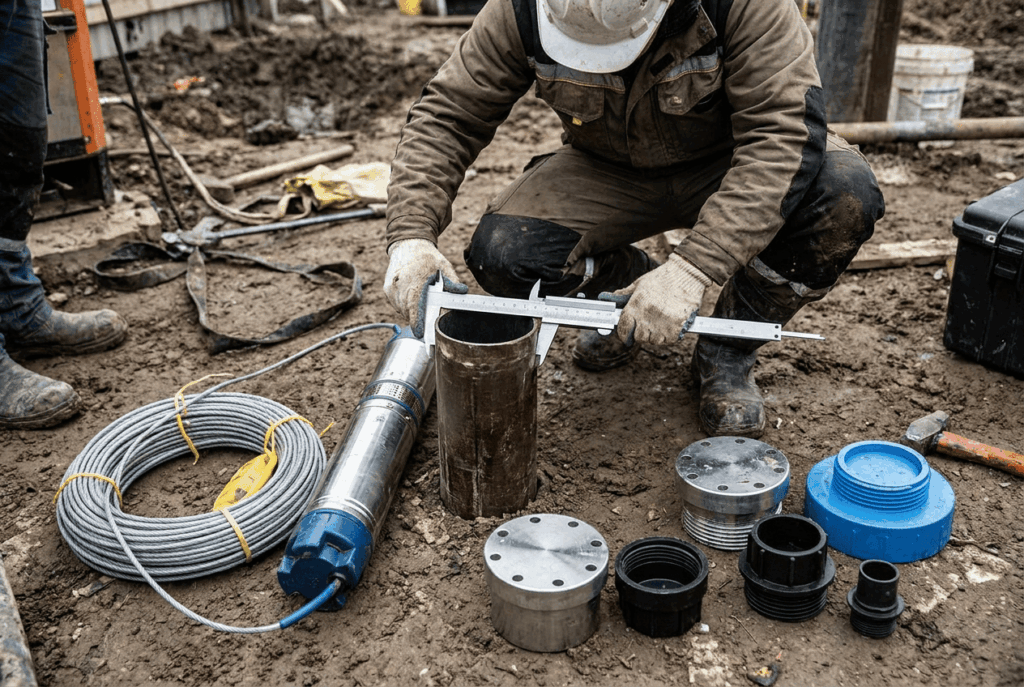

Оголовок устанавливают на верхнюю часть обсадной трубы после бурения и монтажа насоса. На первый взгляд это простой элемент, но именно он закрывает устье скважины, удерживает оборудование и помогает сохранить герметичность всей системы.
Если оставить обсадную трубу открытой или закрыть ее временной крышкой, внутрь могут попасть дождевая вода, песок, насекомые и мелкий мусор. Со временем такие загрязнения ухудшают качество воды, а незащищенный кабель и водоподъемная труба быстрее повреждаются.
Чтобы понять, что такое оголовок, достаточно представить герметичную крышку с креплениями для насоса, троса, трубы и электрического кабеля. Конструкция подбирается по диаметру обсадной колонны, материалу корпуса и допустимой нагрузке.
Для чего нужен оголовок
Оголовок выполняет сразу несколько задач, поэтому его нельзя рассматривать только как декоративную крышку. Он участвует в креплении оборудования, защищает скважину от внешней среды и упрощает вывод коммуникаций.
Без него система остается уязвимой. Даже если насос работает нормально, открытое или плохо закрытое устье постепенно создает риск загрязнения и повреждения оборудования.
Основные функции
Для чего нужен оголовок на практике? Прежде всего, он герметично закрывает верхнюю часть обсадной трубы и не дает поверхностной воде стекать внутрь. Это особенно важно весной, во время сильных дождей и при таянии снега.
Кроме защиты, оголовок принимает на себя вес насоса, водоподъемной трубы и страховочного троса. Поэтому при выборе важно учитывать не только диаметр, но и максимальную нагрузку.
Основные функции оголовка:
- герметизация устья;
- защита от загрязнений;
- крепление насоса;
- удержание страховочного троса;
- вывод водоподъемной трубы;
- герметичный ввод электрического кабеля;
- защита от случайного доступа.
Если скважинный оголовок подобран и установлен правильно, верхняя часть системы остается закрытой, а все коммуникации выходят наружу через предусмотренные отверстия. Это делает конструкцию аккуратнее и надежнее.
Для чего нужен оголовок для скважины
Оголовок для скважины нужен не только для защиты воды. Он помогает собрать верхний узел системы в единую конструкцию, где каждый элемент имеет свое место и надежно закреплен.
Насос подвешивается на тросе, а труба проходит через специальный вывод. Кабель вводится через герметичный зажим, поэтому внутри не остается открытых щелей.
Если устье закрыто обычной крышкой, трубу и кабель часто приходится выводить через самодельные отверстия. Такие решения редко сохраняют герметичность и со временем начинают пропускать влагу.
«Хороший оголовок закрывает скважину без щелей и одновременно удерживает оборудование. Временная крышка может защитить от крупного мусора, но не решает задачу герметизации».
Зачем нужен оголовок на скважину
Зачем нужен оголовок на скважину, если насос уже опущен и вода поступает в дом? Без надежного верхнего узла вся система остается открытой для внешнего воздействия, а вес оборудования передается на случайные крепления.
Кроме того, оголовок упрощает обслуживание. При необходимости насос можно поднять, используя рым-болты и страховочный трос, не разбирая самодельные крепления.
Еще одна функция — защита от несанкционированного доступа. Некоторые модели позволяют установить замок или имеют закрытые крепежные элементы, что особенно полезно на дачных участках.

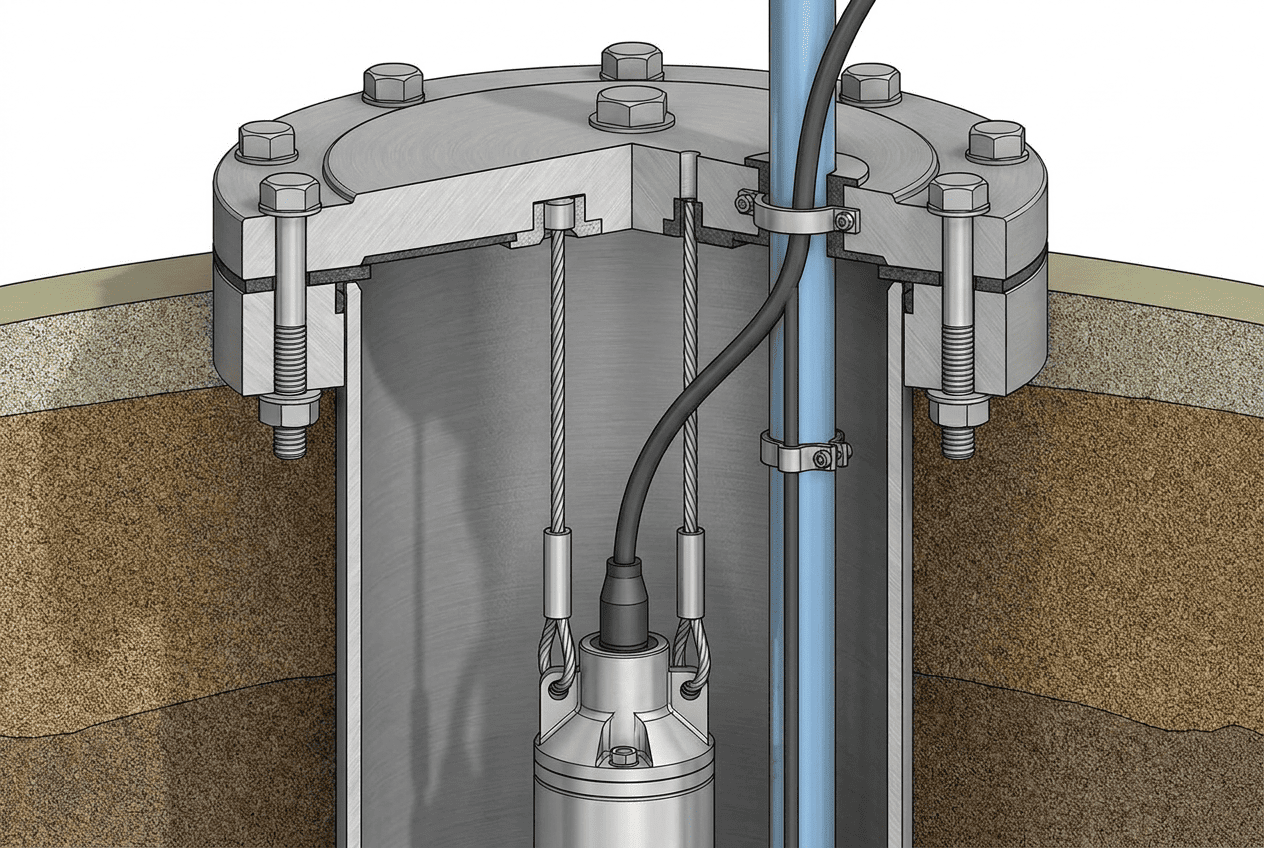

Как устроен оголовок
Конструкция оголовка достаточно простая, но каждый элемент выполняет конкретную задачу. Все детали работают вместе: одни обеспечивают герметичность, другие удерживают оборудование и создают выводы для трубы и кабеля.
Большинство моделей состоит из двух фланцев, между которыми находится эластичное уплотнительное кольцо. При затягивании болтов кольцо расширяется и плотно прижимается к внутренней поверхности обсадной трубы.

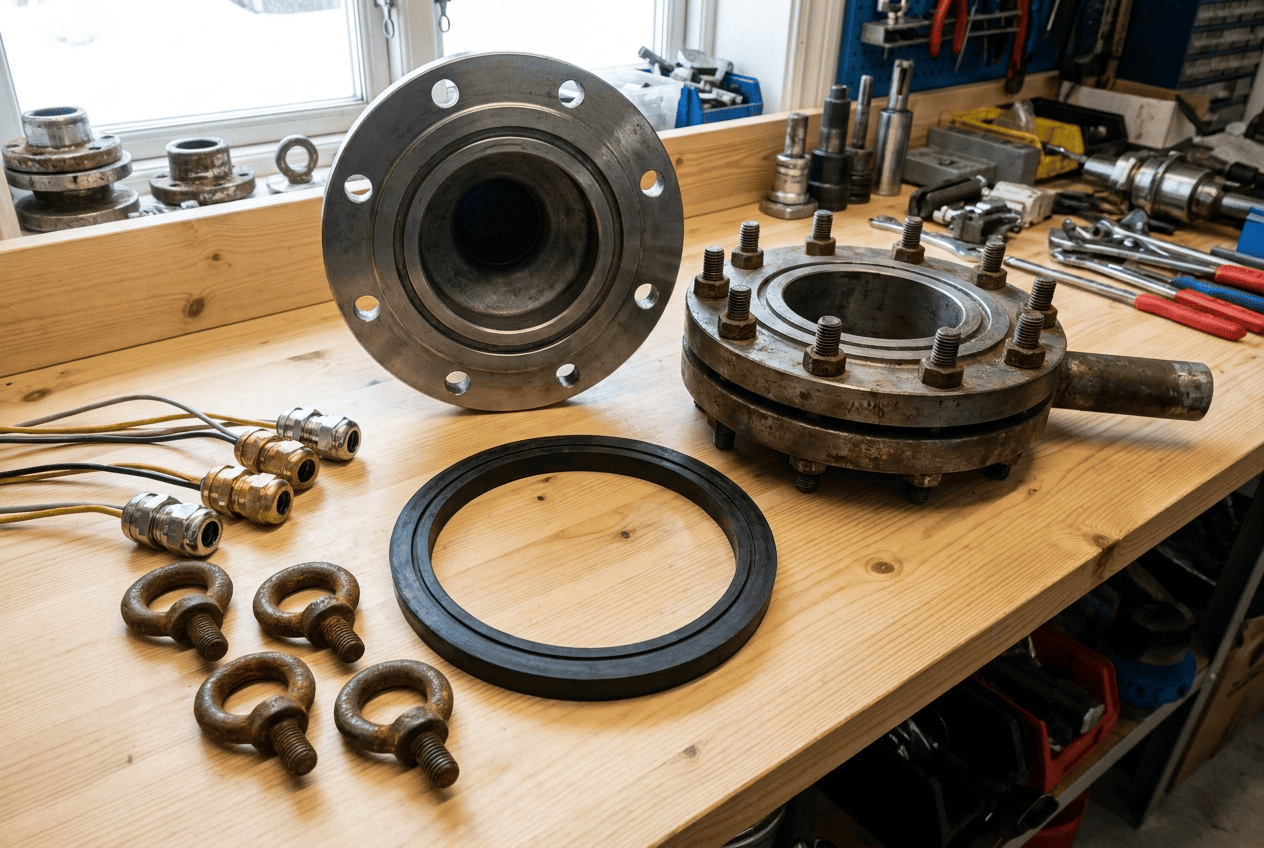

Основные элементы конструкции
Оголовок для обсадной трубы обычно включает верхний и нижний фланцы, резиновое кольцо, крепежные болты, рым-болты и герметичные вводы. Конкретная форма зависит от производителя и материала корпуса, но принцип работы остается одинаковым.
Верхний фланец закрывает устье и служит основанием для выводов. На нем располагаются отверстия для трубы, кабеля и креплений.
Нижний фланец находится внутри обсадной трубы и помогает равномерно сжимать уплотнение. После затягивания болтов вся конструкция надежно фиксируется без сварки.
Верхний и нижний фланцы
Верхний фланец принимает нагрузку от подвешенного оборудования. Он должен быть достаточно прочным, чтобы выдерживать вес насоса, трубы, кабеля и столба воды.
Нижний фланец стягивает конструкцию изнутри. За счет этого оголовок не просто лежит на трубе, а удерживается механически и герметично.
У пластиковых моделей фланцы легче, у металлических и чугунных — массивнее. Разница особенно заметна при работе с тяжелым насосом и большой глубиной.
Уплотнительное кольцо
Резиновое кольцо создает герметичное соединение между оголовком и обсадной трубой. При затягивании болтов оно расширяется и прижимается к стенкам.
Кольцо должно соответствовать диаметру трубы. Если оно слишком маленькое или слишком большое, равномерного обжатия не получится.
Перед монтажом уплотнение проверяют на трещины, потерю эластичности и повреждения. Старое или пересохшее кольцо лучше заменить сразу, иначе после установки может появиться подсос воздуха или протечка.
Рым-болты
Рым-болты нужны для крепления страховочного троса и подъема оборудования. Обычно часть из них располагается сверху, а один или несколько — снизу.
К нижнему рым-болту крепят трос насоса. Верхние используют при демонтаже и обслуживании, когда оголовок вместе с оборудованием нужно поднять.
Крепление должно быть надежным. Использовать случайную проволоку или пластиковый шнур вместо троса опасно, особенно если насос тяжелый и установлен глубоко.
Вводы для трубы и кабеля
Водоподъемная труба проходит через отдельное отверстие с фитингом или компрессионным соединением. Кабель вводится через гермоввод, который удерживает его и закрывает зазор.
Размер отверстий должен соответствовать фактическому диаметру трубы и кабеля. Если пытаться расширить ввод вручную, можно нарушить прочность и герметичность крышки.
После монтажа труба не должна быть натянута или перекошена. Кабель также оставляют с небольшим запасом, чтобы он не испытывал постоянную нагрузку.

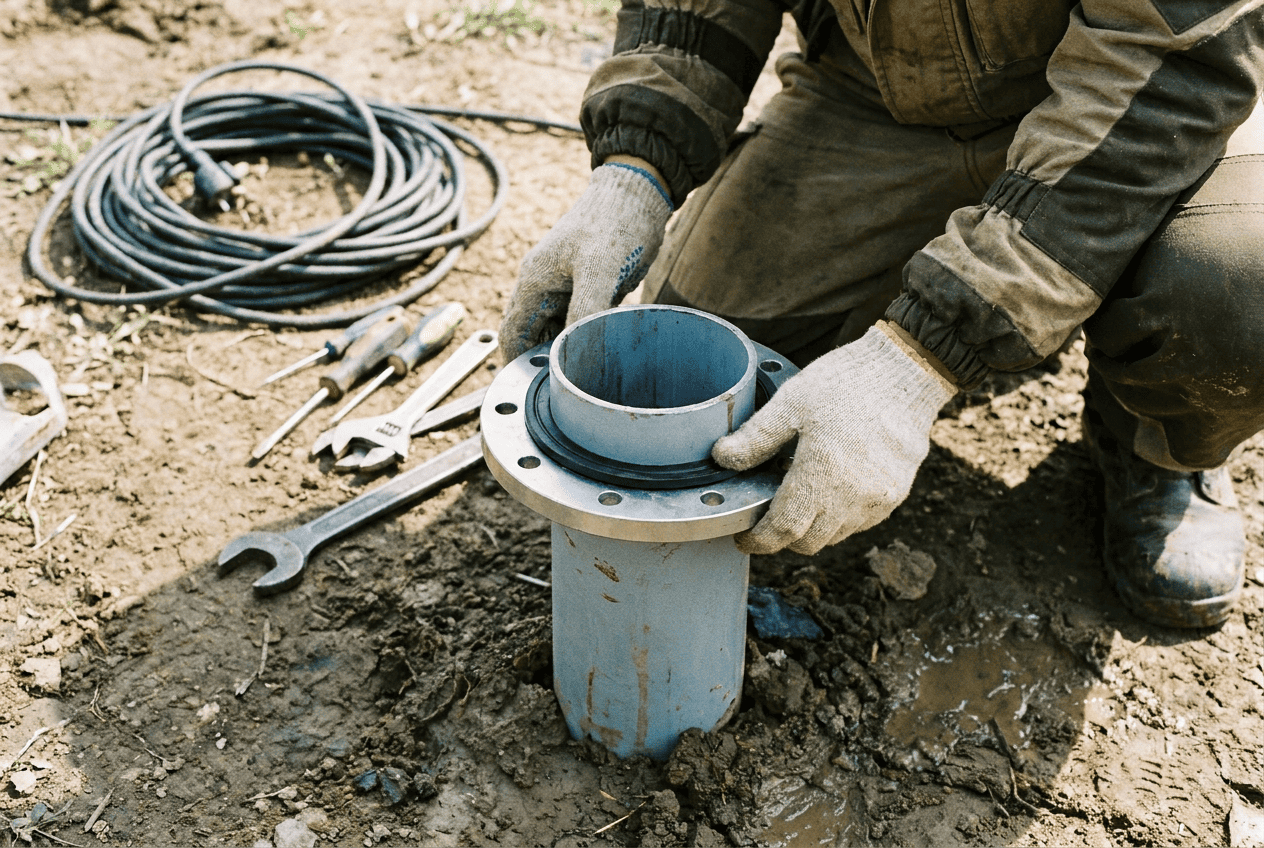

Как выбрать оголовок
Выбор начинается с диаметра обсадной трубы. Если размер не совпадает, уплотнение не сможет нормально обжаться, а оголовок либо не установится, либо останется негерметичным.
Далее оценивают массу оборудования и условия эксплуатации. Для легкого насоса на небольшой глубине может подойти пластиковая модель, а для тяжелой системы лучше использовать сталь или чугун.
Размер и материал
Как выбрать оголовок для скважины правильно? Сначала измеряют наружный диаметр обсадной трубы и проверяют маркировку модели. Многие оголовки рассчитаны на диапазон размеров, но этот диапазон должен точно включать фактический диаметр колонны.
Затем учитывают диаметр водоподъемной трубы. Отверстие и фитинг должны подходить без переделок, иначе монтаж получится ненадежным.
По материалу оголовки бывают пластиковыми, стальными и чугунными. Каждый вариант имеет свои ограничения и преимущества.
Пластиковые оголовки
Пластик не ржавеет, мало весит и удобен при самостоятельном монтаже. Такие модели подходят для неглубоких скважин и сравнительно легких насосов.
Однако пластиковый корпус имеет ограничение по нагрузке. Если насос тяжелый, а глубина большая, оголовок может деформироваться или работать на пределе прочности.
Важно смотреть не только на материал, но и на заявленную допустимую массу. Качественная модель должна иметь понятную маркировку и технические характеристики.
Стальные оголовки
Сталь выдерживает большую нагрузку и подходит для тяжелого оборудования. Такие оголовки применяют там, где насос расположен глубоко, а вес трубы и кабеля заметно увеличивает общую нагрузку.
Главный недостаток — коррозия. Защитное покрытие нужно проверять при покупке и не повреждать во время монтажа.
Стальная модель тяжелее пластиковой, но при правильной установке обеспечивает надежное крепление. Для большинства глубоких бытовых скважин это практичный вариант.
Чугунные оголовки
Чугунные конструкции отличаются высокой прочностью и жесткостью. Они хорошо выдерживают большой вес и долго сохраняют форму.
При этом чугун тяжелый и может расколоться от сильного удара. Работать с таким оголовком нужно аккуратно, особенно при монтаже в тесном кессоне.
Чугунные модели чаще выбирают для глубоких скважин с тяжелым насосом. Их стоимость обычно выше, но запас прочности тоже заметно больше.
Какой оголовок для скважины лучше
Какой оголовок для скважины лучше, зависит от нагрузки и условий. Универсального материала нет: пластиковый вариант удобнее и не ржавеет, металлический выдерживает больший вес, а чугунный дает максимальную жесткость.
Для небольшой скважины с легким насосом обычно достаточно качественного пластика. Если оборудование тяжелое или глубина значительная, лучше выбрать сталь или чугун.
Герметичность зависит не только от материала корпуса. Даже дорогой металлический оголовок будет пропускать воду, если он не подходит по диаметру или установлен на неровно обрезанную трубу.
Какой оголовок для скважины лучше выбрать
Перед покупкой нужно проверить четыре параметра: диаметр обсадной трубы, диаметр водоподъемной трубы, массу насоса и допустимую нагрузку модели. Эти данные важнее внешнего вида и бренда.
Если насос установлен глубоко, к его массе добавляется вес заполненной водой трубы и кабеля. Именно поэтому запас прочности должен быть достаточным, а не минимальным.
После середины статьи уместно отметить, что специалисты компании Ремскваж при подборе оголовка учитывают не только диаметр трубы, но и массу всей подвесной системы. Это помогает избежать деформации корпуса и проблем с креплением насоса.

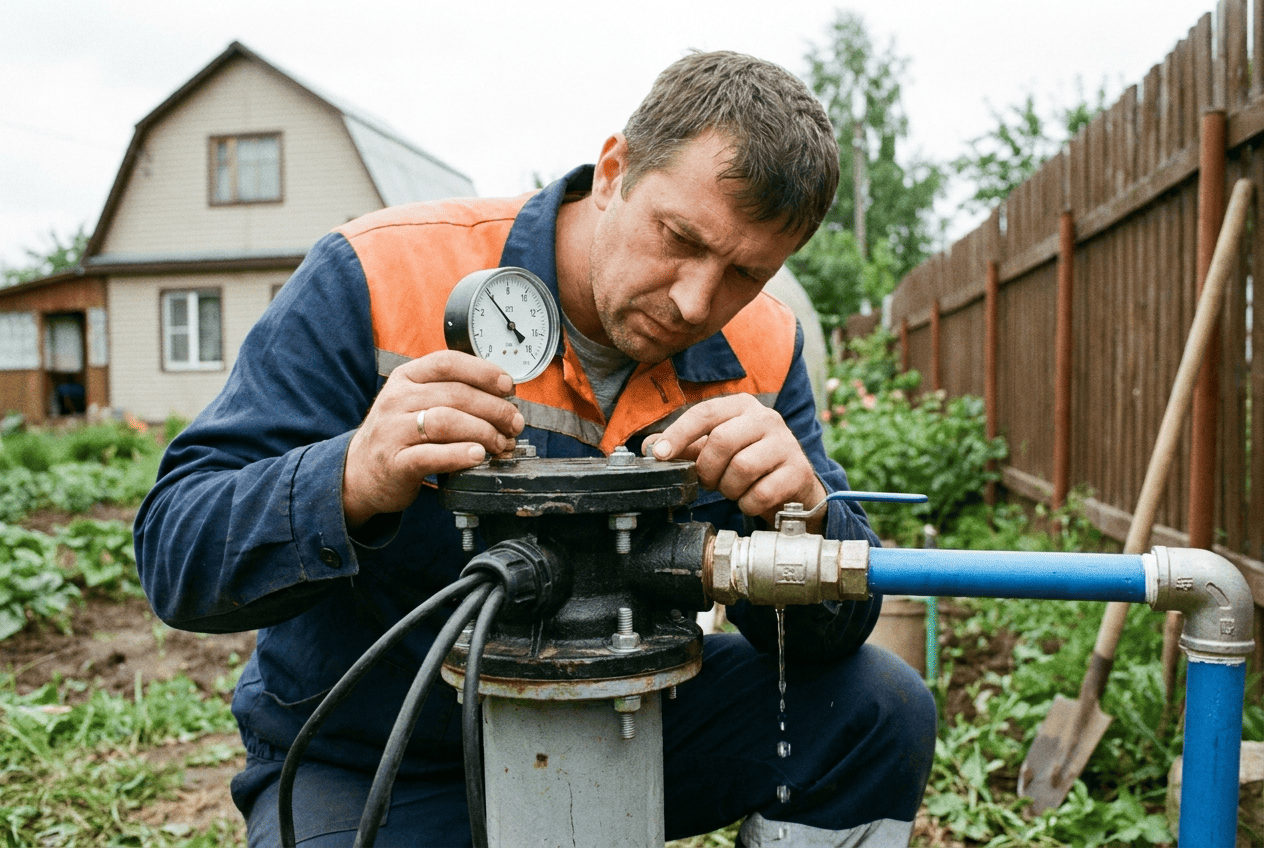

Как установить оголовок
Монтаж не требует сварки, но требует аккуратности. Обсадная труба должна быть ровно обрезана, очищена и подготовлена так, чтобы уплотнение прилегало без перекосов.
Работы проводят до окончательного подключения системы. Трос, трубу и кабель заранее пропускают через соответствующие элементы оголовка, а уже затем опускают насос.
Последовательность монтажа
Сначала верхний край обсадной трубы обрезают строго горизонтально. Острые кромки снимают, поверхность очищают от ржавчины, грунта и заусенцев.
Затем на трубу надевают нижний фланец и уплотнительное кольцо. После этого насос опускают на рассчитанную глубину, удерживая его на страховочном тросе.
Водоподъемную трубу и кабель выводят через отверстия верхнего фланца. Когда все элементы заняли правильное положение, крышку устанавливают сверху и начинают равномерно затягивать болты.
Подготовка обсадной трубы
Край трубы должен быть ровным. Если срез выполнен под углом, оголовок встанет с перекосом, а уплотнительное кольцо сожмется неравномерно.
Металлическую трубу очищают от ржавчины и острых выступов. Пластиковую проверяют на трещины и деформацию.
Поверхность не должна быть покрыта толстым слоем краски или грязи. Уплотнение должно прилегать непосредственно к стенке трубы.
Установка уплотнения
Кольцо надевают без перекручивания. Оно должно свободно перемещаться до момента окончательной затяжки.
Если резина слишком жесткая, ее можно слегка прогреть в теплой воде. Использовать масла и агрессивные смазки не стоит, поскольку они могут повредить материал.
После установки фланцев болты затягивают поочередно, крест-накрест. Такой порядок помогает равномерно обжать кольцо по всей окружности.
Крепление троса
Страховочный трос крепят к нижнему рым-болту через надежный зажим. Узел должен выдерживать вес насоса и не ослабевать от вибрации.
Трос не должен быть единственным элементом, на котором висит оборудование без запаса прочности. Его подбирают по нагрузке и устойчивости к влаге.
Лишнюю длину не оставляют свободно внутри трубы. Трос аккуратно фиксируют так, чтобы он не касался кабеля и не мешал подъему оборудования.
Затягивание болтов
Болты затягивают постепенно. Если сразу сильно затянуть одну сторону, фланец перекосится, а герметичность ухудшится.
После первичной затяжки проверяют положение крышки и выводов. Затем болты подтягивают еще раз, сохраняя одинаковое усилие.
Слишком сильная затяжка тоже вредна. Пластиковый корпус можно деформировать, а резиновое кольцо — пережать.
«Оголовок должен сидеть плотно, но без перекоса. Герметичность создается равномерным обжатием кольца, а не максимальным усилием на одном болте», — отмечают специалисты Ремскваж.

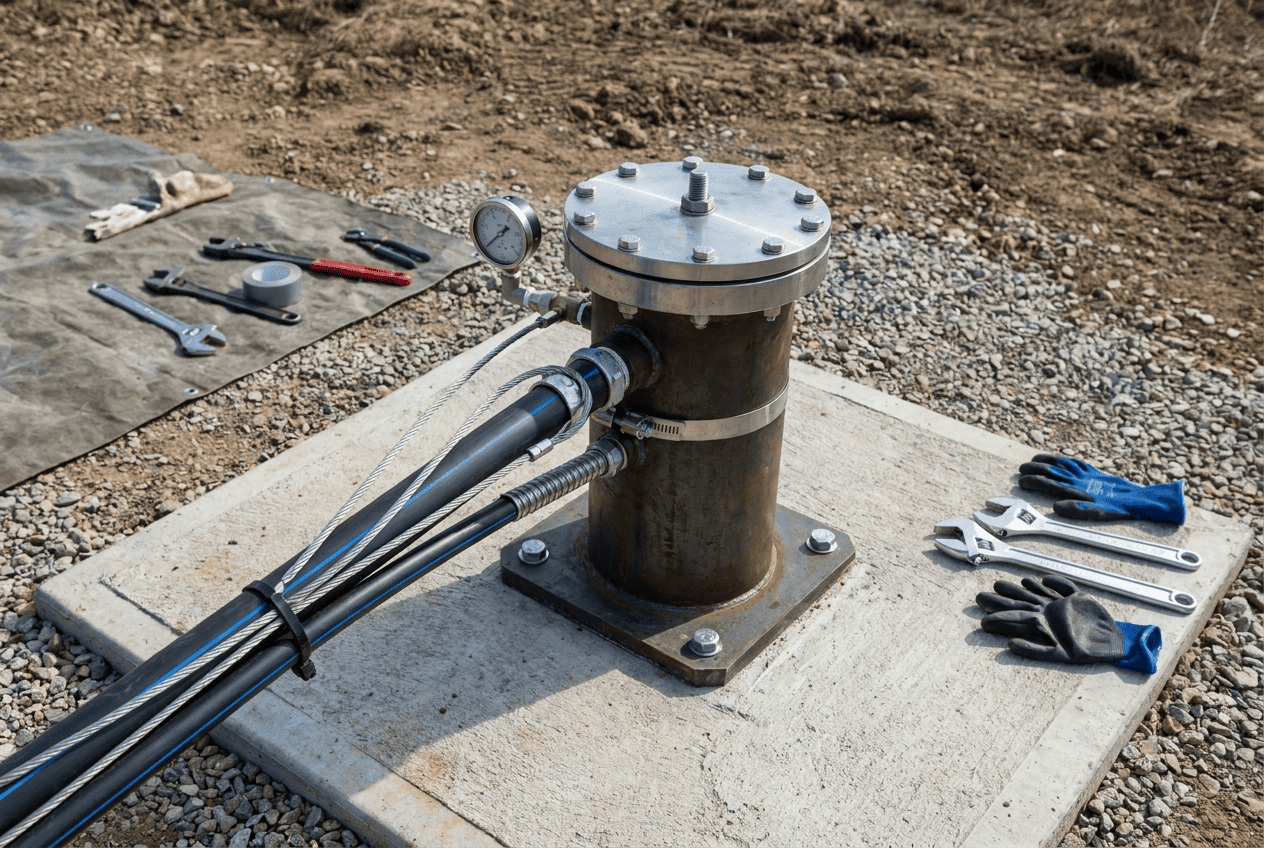

Что проверить после установки
После монтажа насос запускают и наблюдают за работой системы. Вокруг оголовка не должно появляться воды, а кабель и труба не должны смещаться при изменении давления.
Также проверяют, надежно ли закреплен трос. Если он провисает или касается острых кромок, положение нужно исправить до постоянной эксплуатации.
Крышка должна оставаться неподвижной. При заметной вибрации болты подтягивают, но делают это равномерно и без чрезмерного усилия.
FAQ
Что такое оголовок скважины?
Это герметичная крышка, которая устанавливается на обсадную трубу. Она закрывает устье, удерживает насос и обеспечивает вывод трубы и кабеля.
Для чего нужен оголовок?
Он защищает скважину от загрязнений, фиксирует насос и герметизирует верхнюю часть обсадной трубы. Также через него выводятся вода и электрический кабель.
Какой оголовок для скважины лучше?
Для легкого насоса подойдет пластиковая модель, для тяжелого — стальная или чугунная. Главное — соответствие диаметру и допустимой нагрузке.
Как выбрать оголовок для скважины?
Нужно знать наружный диаметр обсадной трубы, размер водоподъемной трубы и массу подвесного оборудования. После этого выбирают материал и модель с запасом прочности.
Можно ли установить оголовок самостоятельно?
Да, если обсадная труба ровно обрезана, а насос можно безопасно опустить. При большой глубине и тяжелом оборудовании лучше привлечь специалистов.
Как ставить оголовок на скважину?
На трубу надевают нижний фланец и уплотнительное кольцо, затем устанавливают верхнюю крышку и равномерно затягивают болты. Перед этим через оголовок пропускают трубу, кабель и трос.
Нужно ли герметизировать оголовок дополнительно?
Обычно достаточно штатного резинового кольца и правильной затяжки. Дополнительные герметики используют только если это допускает производитель.
