После бурения и установки насоса скважина еще не готова полноценно снабжать дом водой. Нужно проложить трубу, подключить автоматику, настроить давление и защитить оборудование от обратного тока воды, сухого хода и частых запусков.
Именно эти работы называют обвязкой. Она объединяет насос, трубопровод, гидроаккумулятор, реле давления и другие элементы в одну систему, которая автоматически подает воду к кранам и бытовой технике.

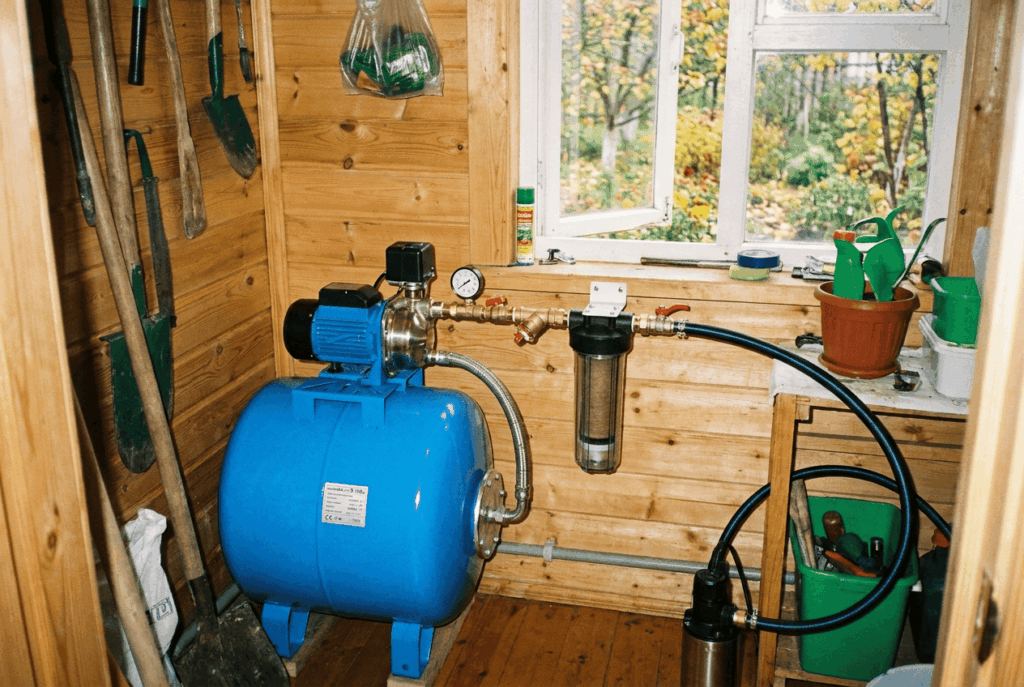

Что такое обвязка скважины на практике? Это не одна деталь и не отдельный узел, а вся инженерная цепочка от погружного насоса до внутреннего водопровода дома. От правильности ее сборки зависят напор, стабильность подачи воды и срок службы оборудования.
Для чего нужна обвязка
Насос способен поднимать воду из глубины, но без дополнительного оборудования его пришлось бы включать вручную перед каждым открытием крана. Давление в трубах менялось бы резко, а двигатель запускался бы слишком часто.
Обвязка скважин решает эту проблему. Она позволяет системе реагировать на расход воды автоматически, поддерживать заданное давление и защищать насос от неблагоприятных режимов.
Какие задачи решает система
Основные функции связаны с подачей воды в дом, управлением насосом и поддержанием давления. Одновременно обвязка защищает трубы и оборудование от гидроударов, обратного потока и работы без воды.
Обвязка водозаборной скважины должна соответствовать характеристикам источника. Нельзя собирать одинаковую систему для неглубокой дачной скважины и глубокого источника, который снабжает большой дом с несколькими санузлами.
Подача воды в дом
Погружной насос поднимает воду по водоподъемной трубе. Затем поток проходит через оголовок или скважинный адаптер и направляется по подземной магистрали к дому.
Труба должна быть рассчитана на рабочее давление и проложена ниже глубины промерзания. На поворотах и соединениях нельзя допускать сужений, которые уменьшают напор и увеличивают нагрузку на насос.
В доме вода поступает к гидроаккумулятору и внутреннему водопроводу. После этого она распределяется между кухней, санузлами, бойлером, стиральной машиной и другими точками.
Управление насосом
Автоматика включает насос, когда давление падает ниже установленного значения, и отключает после заполнения системы. Владельцу не нужно следить за уровнем воды или вручную запускать оборудование.
Без такого управления насос мог бы работать постоянно или включаться при каждом коротком открытии крана. Оба режима сокращают срок его службы.
Современная обвязка часто включает защиту от сухого хода. Она отключает двигатель, если уровень воды опустился и насос перестал получать нормальный поток.
Поддержание давления
Стабильное давление важно не только для комфорта. Резкие перепады вредят фитингам, бытовой технике и мембране гидроаккумулятора.
Когда пользователь открывает кран, сначала расходуется запас воды из бака. Насос включается не сразу, а только после снижения давления до установленного порога.
Чем правильно подобраны объем гидроаккумулятора и настройки реле, тем реже запускается двигатель. При этом слишком большой бак не исправит слабый дебит скважины, а слишком маленький приведет к частым включениям.
Защита оборудования
Обратный клапан не дает воде уходить обратно в скважину после отключения насоса. Если он неисправен, давление быстро падает, а двигатель запускается снова даже при закрытых кранах.
Манометр помогает контролировать работу системы. По его показаниям можно заметить утечку, неправильную настройку реле или проблему с гидроаккумулятором.
Фильтры задерживают песок, ржавчину и другие механические частицы. Однако они защищают оборудование после подъема воды и не заменяют исправный скважинный фильтр.
«Хорошая обвязка не увеличивает дебит скважины, но позволяет правильно использовать доступную воду. Она снижает число запусков насоса, удерживает давление и защищает систему от аварийных режимов», — отмечают специалисты Ремскваж.
Что входит в обвязку
Комплект оборудования зависит от конструкции источника и требований дома. В простой дачной системе может быть только насос, труба, обратный клапан и базовая автоматика. Для постоянного проживания обычно добавляют гидроаккумулятор, манометр, защитные устройства и несколько ступеней фильтрации.
Не все элементы обязательно находятся рядом. Насос расположен в скважине, часть соединений может находиться в кессоне, а автоматика и бак — в техническом помещении дома.
Основное оборудование
Обвязка насоса скважины начинается с подбора самого насоса и водоподъемной трубы. Затем устанавливают элементы, которые управляют его работой и поддерживают давление.
Важно, чтобы все детали были совместимы по диаметру и рабочему давлению. Слабый фитинг или слишком узкий участок способны стать причиной утечки и снижения производительности всей системы.
Погружной насос
Насос выбирают по глубине, динамическому уровню, дебиту и необходимому напору. Его производительность не должна значительно превышать возможности водоносного горизонта.
Слишком мощная модель быстро снижает уровень воды и может начать работать с воздухом. Слишком слабая не обеспечит нормальное давление при одновременном использовании нескольких точек.
Насос подвешивают на водоподъемной трубе, а кабель закрепляют так, чтобы он не провисал и не терся об обсадную колонну. Страховочный трос используют как дополнительную защиту, но он не должен принимать на себя постоянный вес оборудования.
Гидроаккумулятор
Гидроаккумулятор представляет собой бак с мембраной и воздушной камерой. Он накапливает небольшой запас воды и уменьшает количество запусков насоса.
Когда кран открывают ненадолго, вода поступает из бака. Насос включается только после падения давления до нижнего порога.
Объем выбирают по числу пользователей, точек водоразбора и мощности насоса. Слишком маленький бак быстро теряет запас, а слишком большой занимает место и не всегда дает заметное преимущество.
Реле давления
Реле контролирует включение и отключение насоса. Оно реагирует на давление в системе и замыкает электрическую цепь при достижении нижней границы.
Настройки должны соответствовать возможностям насоса и гидроаккумулятора. Если верхний порог завышен, двигатель будет долго работать и может не набрать требуемое давление.
Регулировать реле без проверки давления воздуха в баке нельзя. Неправильная последовательность настройки приводит к частым циклам и нестабильному напору.
Манометр
Манометр показывает текущее давление и помогает оценить состояние системы. Его устанавливают рядом с реле и гидроаккумулятором, где показания удобнее контролировать.
При закрытых кранах стрелка должна оставаться стабильной. Медленное падение указывает на утечку или обратный отток воды.
Если давление резко меняется при каждом включении, проверяют гидроаккумулятор и настройки автоматики. Манометр в такой ситуации становится простым диагностическим инструментом.
Обратный клапан
Обратный клапан удерживает воду в трубе после отключения насоса. Обычно он установлен в самом насосе или непосредственно над ним.
Дополнительный клапан иногда ставят в верхней части системы, но избыточное количество таких элементов может усложнить диагностику. При неисправности между клапанами появляется замкнутый участок с нестабильным давлением.
Клапан должен свободно пропускать поток в одном направлении и надежно закрываться в обратном. Песок и железистый осадок могут мешать его работе.
Фильтры
Первым после ввода воды в дом обычно устанавливают механический фильтр. Он задерживает песок, ржавчину и крупную взвесь, защищая автоматику и сантехнику.
Если в воде есть железо, жесткость или запах, добавляют отдельную систему водоподготовки. Ее подбирают после лабораторного анализа, а не только по цвету воды.
Фильтр не стоит ставить на участке до реле давления, если он может быстро забиться и исказить работу автоматики. Схему собирают так, чтобы насос контролировался по реальному давлению в системе.
Защита от сухого хода
Такое устройство отключает насос при отсутствии воды или резком падении давления. Оно особенно важно для скважин с нестабильным уровнем и сезонных источников.
Защита может быть встроена в блок автоматики, насос или устанавливаться отдельно. Конкретный вариант зависит от схемы и типа двигателя.
Нельзя полагаться только на обычное реле давления. При разрыве трубы или падении уровня насос может продолжать работать, не создавая нужного давления.
Где размещают оборудование
Основные варианты — дом, кессон или комбинированная схема. Решение зависит от расстояния до скважины, наличия технического помещения и режима эксплуатации.
Размещение влияет на удобство обслуживания. Оборудование, установленное в доме, проще проверять зимой, но шум и размеры гидроаккумулятора могут создавать неудобства.
Обвязка в доме и кессоне
Обвязка скважины в доме обычно включает гидроаккумулятор, реле, манометр, защиту и фильтры. В скважине остается насос, а возле оголовка — только труба, кабель и соединение с подземной магистралью.
В кессоне можно разместить бак и автоматику, освободив место в доме. Но конструкция должна быть сухой, герметичной и утепленной, иначе оборудование пострадает от конденсата и мороза.
Размещение в доме
Техническое помещение обеспечивает доступ к оборудованию в любое время года. Здесь легче контролировать давление, менять фильтры и проверять автоматику.
Главный недостаток — шум реле и движение воды в баке. Также нужно предусмотреть слив на случай обслуживания или аварии.
Трубу после входа в дом желательно прокладывать коротким путем до основного узла. Чем меньше скрытых соединений, тем ниже риск незаметной протечки.
Размещение в кессоне
Кессон располагают ниже уровня земли вокруг верхней части скважины. Внутри можно установить гидроаккумулятор, реле, манометр и распределительные коллекторы.
Такой вариант удобен, если в доме мало места. Из кессона можно сразу вывести отдельные линии на дом, баню и полив.
Однако обслуживание зимой сложнее. Внутри должна сохраняться положительная температура, а крышка и вводы требуют надежной герметизации.
Комбинированная схема
Часть оборудования оставляют возле скважины, а чувствительную автоматику и фильтры переносят в дом. Например, в кессоне устанавливают коллектор и запорные краны, а гидроаккумулятор размещают в котельной.
Такой подход удобен при нескольких потребителях. Но схему нужно продумать заранее, чтобы не создавать длинные участки между реле и баком.
Гидроаккумулятор и реле давления желательно размещать близко друг к другу. Иначе автоматика будет реагировать на задержки и гидравлические колебания в трубе.
«Место для оборудования выбирают не только по удобству монтажа. Нужно учитывать доступ зимой, влажность, риск промерзания и возможность быстро перекрыть воду при аварии».
Как обвязать скважину
Как обвязать скважину правильно, зависит от глубины, типа насоса и расположения дома. Но общая логика остается одинаковой: сначала монтируют подземную часть, затем прокладывают магистраль и собирают автоматику.
До начала работ желательно составить схему. На ней отмечают глубину насоса, диаметр труб, место обратного клапана, гидроаккумулятор, реле и фильтры.
Общая последовательность работ
Монтаж выполняют после прокачки скважины и проверки качества воды. Если источник продолжает давать много песка, подключать его напрямую к домашнему оборудованию рано.
Сначала подготавливают насос, затем прокладывают трубу до дома. После этого собирают узел управления и проверяют систему под давлением.
Монтаж насоса
К насосу подключают водоподъемную трубу, кабель и страховочный трос. Соединение должно выдерживать вес оборудования и постоянное давление.
Кабель закрепляют вдоль трубы через равные промежутки. Слишком тугая фиксация опасна: при растяжении трубы провод может повредиться.
Насос опускают плавно, без ударов о стенки. Его располагают выше дна и фильтровой зоны, но ниже динамического уровня воды.
Прокладка трубы
Магистраль от скважины до дома укладывают ниже глубины промерзания. Если это невозможно, используют теплоизоляцию и греющий кабель.
Труба должна проходить без лишних соединений. Каждая скрытая муфта в грунте увеличивает риск утечки и усложняет ремонт.
Ввод в фундамент выполняют через защитную гильзу. Пространство вокруг трубы герметизируют и утепляют, чтобы исключить промерзание.
Установка автоматики
В выбранном месте монтируют гидроаккумулятор, реле давления и манометр. Обычно для этого используют специальный пятиходовой фитинг или компактный распределительный узел.
Все соединения собирают с учетом направления потока. Реле должно контролировать давление в той же точке, где подключен гидроаккумулятор.
После монтажа проверяют давление воздуха в пустом баке. Только затем заполняют систему водой и настраивают пороги включения и отключения.
Подключение фильтров
Механический фильтр устанавливают после основного узла управления или по схеме, рекомендованной для конкретного оборудования. Перед ним и после него желательно поставить краны.
Это позволяет заменить картридж без полного слива системы. Для промывных моделей предусматривают отвод в канализацию.
Сложные системы обезжелезивания и умягчения требуют достаточного давления и расхода на обратную промывку. Их параметры согласуют с возможностями скважины.
Проверка герметичности
После первого запуска все соединения осматривают под рабочим давлением. Даже небольшая капля у резьбы со временем превращается в постоянную протечку.
Насос должен отключиться на верхнем пороге, а давление после этого — оставаться стабильным. Затем открывают несколько кранов и проверяют работу системы при реальном расходе.
Если двигатель включается слишком часто, сначала проверяют гидроаккумулятор. Если давление не достигает верхнего порога, оценивают мощность насоса, засорение фильтров и возможные утечки.
Частые ошибки при обвязке
Одна из самых распространенных ошибок — выбор оборудования без учета дебита. Мощный насос не создаст больше воды, если горизонт не успевает восстанавливаться.
Другая проблема — маленький гидроаккумулятор. В результате насос запускается после каждого короткого открытия крана и быстрее изнашивается.
Нежелательно размещать автоматику в сыром неутепленном кессоне. Конденсат повреждает контакты, а замерзшая вода разрушает манометр и фитинги.
Также нельзя оставлять скрытые соединения под фундаментом и в грунте без доступа. При утечке придется вскрывать отделку или раскапывать всю трассу.
Несовместимые диаметры
Если труба от насоса имеет один диаметр, а перед гидроаккумулятором резко сужается, сопротивление увеличивается. Напор в кранах падает, хотя насос работает исправно.
Все основные участки подбирают по расчетному расходу. Сужения допускают только там, где они действительно нужны для подключения оборудования.
Особенно важно не уменьшать диаметр длинной подземной магистрали. Потери давления на ней могут оказаться значительными.
Неправильная настройка давления
Слишком высокий верхний порог заставляет насос долго работать. Если он не рассчитан на такой напор, реле может вообще не отключить двигатель.
Слишком маленькая разница между порогами приводит к частым включениям. Слишком большая вызывает заметные перепады давления в кранах.
Настройку выполняют вместе с проверкой давления воздуха в гидроаккумуляторе. Эти параметры работают только в паре.
Отсутствие защиты от сухого хода
Когда уровень воды опускается ниже насоса, двигатель теряет охлаждение. Даже короткая работа в таком режиме может повредить оборудование.
Обычное реле не всегда распознает ситуацию быстро. Поэтому для источников с нестабильным дебитом устанавливают отдельную защиту.
Особенно она важна летом, когда одновременно работают полив и бытовые точки. В этот период расход часто превышает обычный.
Когда нужна диагностика обвязки
Проверка требуется, если насос стал часто включаться, давление не держится или вода идет рывками. Такие признаки не всегда означают неисправность самой скважины.
Причина может находиться в гидроаккумуляторе, обратном клапане, реле или скрытой утечке. Начинать диагностику лучше с манометра и доступного оборудования.
Если давление падает при закрытых кранах, проверяют герметичность и обратный клапан. Если насос долго не отключается, оценивают напор, фильтры и настройки.
При сложной неисправности специалисты компании «Ремскваж» могут проверить насос, автоматику и трубопровод, а затем выполнить обустройство скважины или восстановить отдельные элементы системы. Это позволяет избежать полной замены оборудования, если проблема связана только с настройкой или соединением.
FAQ
Что такое обвязка скважины?
Это система труб, автоматики и оборудования, которая подает воду из скважины в дом, поддерживает давление и управляет насосом.
Что входит в обвязку насоса скважины?
Обычно в нее входят водоподъемная труба, обратный клапан, гидроаккумулятор, реле давления, манометр, защита и фильтры.
Где лучше размещать гидроаккумулятор?
В сухом теплом помещении с удобным доступом. Его можно установить в доме или утепленном кессоне.
Как обвязать скважину?
Сначала устанавливают насос, затем прокладывают трубу до дома, монтируют гидроаккумулятор и автоматику, после чего проверяют давление и герметичность.
Нужен ли обратный клапан?
Да, он не дает воде уходить обратно после остановки насоса. Без него давление будет падать, а оборудование — часто включаться.
Можно ли разместить всю обвязку в кессоне?
Можно, если он герметичен, защищен от промерзания и остается доступным для обслуживания. Во влажном и холодном кессоне автоматика быстро выходит из строя.
Зачем нужен гидроаккумулятор?
Он создает запас воды, сглаживает перепады давления и уменьшает число включений насоса.
